Вставка плавкая ВП1-2

Вставка плавкая ВП1-2 является комплектующим звеном электрической защиты оборудования от коротких замыканий и токовых перенапряжений. Устройства этой серии предназначены для впаивания в электрические цепи, по которым протекает переменный или постоянный ток с частотой 0,05…2 кГц.

Особенности конструкции

Плавкие вставки ВП1-2 производятся в виде продольных полых элементов цилиндрической формы. Внутри такого керамического корпуса располагается тонкий проводник, который при увеличении силы тока может расплавиться. Проводник припаян к металлическим наконечникам, которые надеты на корпус вставки. С внешней стороны, к наконечникам прикреплены металлические отводы, с помощью которых осуществляется подключение предохранителя в электрическую цепь.

Использование плавкой вставки

Плавкие элементы ВП1-2 рассчитаны для применения в электроцепях с показателем номинального напряжения не более 250 В и величиной отключающей способности по току равной 35А. Если в контролируемой цепи произойдет резкое увеличение величины тока, выше допускаемого значения, то тонкая проволока расплавится и разорвет электрическую цепь, обеспечивая защиту оборудования от поломок. Интервал срабатывания такого рода электрозащиты составит от 0,1 до 1 сек.

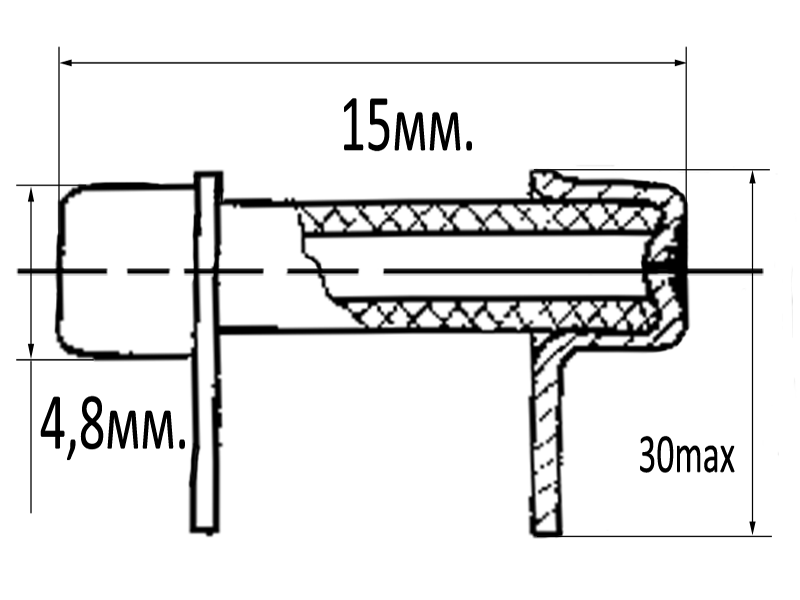

Рис.1 Габаритные и установочные размеры Вставки плавкой ВП1-2
