Устройство сигнализации и телефонной связи УСТ-ИП
Устройство УСТ-ИП служит для обеспечения предупредительной сигнализации аварийной либо кодовой с возможностью автоматического контроля включения сигнала звуковым сигнализатором, автоматизированной аппаратурой АУК, дуплексной телефонной связи. Кроме того, в промышленности его используют как источник питания для других устройств автоматики. Устройство совместно с блоком БЗ, позволяет обеспечить защиту от утечки тока в цепях нагрузки с напряжением 35 В.
Область применения
УСТ-ИП применяется во взрывоопасных помещениях, шахтах, в условиях умеренного климата при температуре -10...+35°С, относительная влажность не превышает 100% при t=35°С.
Функциональные возможности
- Источник питания встроен в данное устройство.
- Автоматическое включение предупредительной сигнализации с помощью искробезопасных излучателей АИС и сигнализации СЗВ вдоль линии контроля УСТ.
- Связь с другими устройствами по телефонной линии АУК.

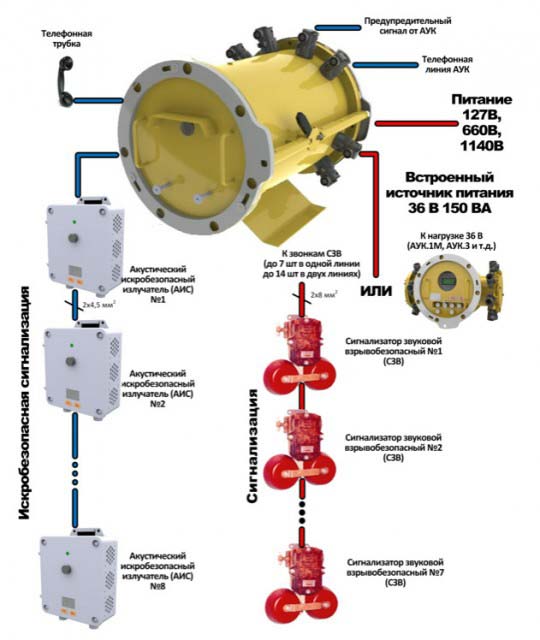

Схема подключения устройства УСТ-ИП
Технические характеристики
- Номинальное напряжение питания В 127, 380, 660;
- Частота 50 или 60 Гц;
- Потребляемая мощность, не более, В•А 180;
- Max мощность выходных цепей питания сигнализаторов, В•А - (150+5);
- Номинальное напряжение выходных цепей питания сигнализаторов должно быть, В (36+ 2);
- Кол-во одновременно подключаемых сигнализаторов - 14;
- Уровень и вид взрывозащиты РВ РО 3В Иа;
- Степень защиты корпуса - IP54;
- Габариты, мм - 520×400х430;
- Вес, кг - 55
