Устройство СЕЗАМ-Т
Устройство защиты и мониторинга двухобмоточного трансформатора СЕЗАМ-Т представляет собой комбинированный цифровой прибор, предназначенный для защиты и мониторинга основных параметров двухобмоточных трансформаторов.
Особенности
СЕЗАМ-Т предназначаются для реализации задач по защите, мониторингу основных параметров, диагностике, измерениям и сигнализации силовых двухобмоточных трансформаторов с напряжением высшей обмотки от 35 до 110кВ. Прибор снабжен функцией внешней защитной блокировки по напряжению при превышении максимальной силы тока со стороны обмотки с высшим напряжением.
Корпус устройства унифицирован с отсеками КРУ, КСО, а также КРУН.
Комплект поставки
СЕЗАМ-Т предусматривает двухблочную конструкцию в стандартном варианте поставки. Это пульт управления и базовый модуль. Базовый модуль выполняет функции хранения и выполнения логики работы. Пульт управления отображает текущие параметры, хранит настройки пользователя и позволяет изменять конфигурацию параметров.
Наблюдение за контролируемыми параметрами, а также изменение конфигурации возможно:
- С помощью пульта управления;
- С помощью передачи данных через внешние интерфейсы rs232 или rs485 и посредством программы-конфигуратора.
Возможна поставка СЕЗАМ-Т без пульта управления, с целью удешевления устройства.
СЕЗАМ-Т обладает уникальными функциями по защите, мониторингу и управлению:
- Отсечка по максимально допустимому току;
- Отсечка с запиранием по напряжению;
- Мтз с возможностью отсчета времени;
- Мтз с запиранием по напряжению;
- Возможность контроля симметрии токовых цепей (при обрыве фаз на питающем фидере) с последующим обеспечением защиты от несимметричной нагрузки;
- Дифференциальная токовая отсечка и дифференциальная токовая защита с торможением и отстройкой от скачков тока при включении и запиранием при перевозбуждении двухобмоточного трансформатора;
- Балансировка значений и фаз токов обеих обмоток трансформатора, обусловленная схемой подключения обмоток;
- Мониторинг состояния термодатчиков по меандрам на дискретных входах;
- Отключение выключателя от защиты (по дв);
- Возможность горячей перезагрузки (квитирования);
- Сигнализация.

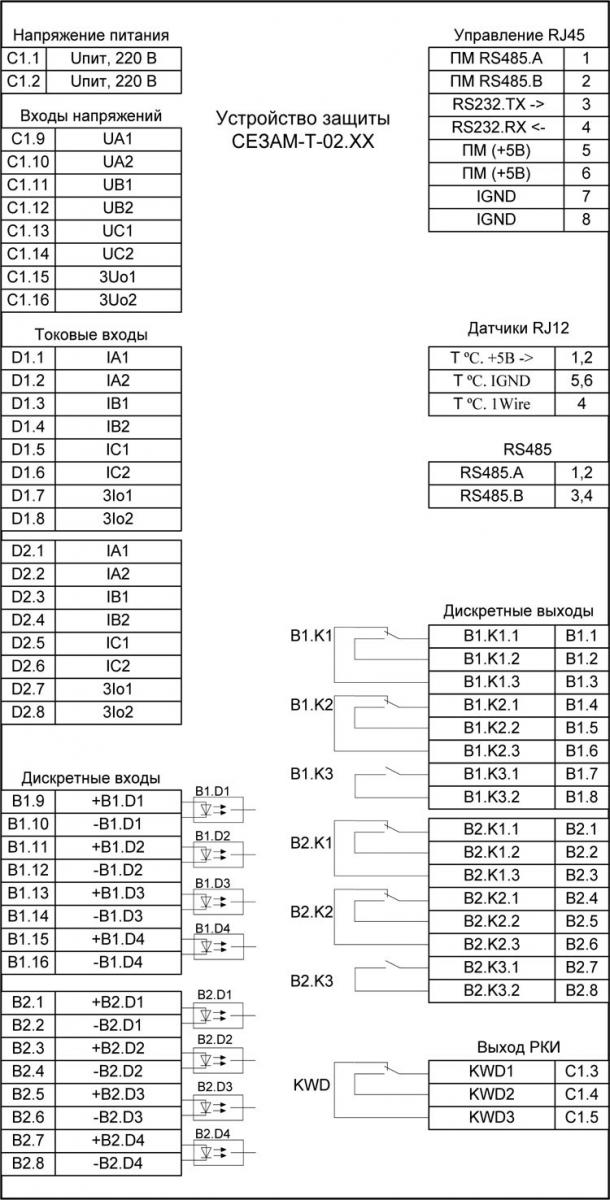

Рис. 1 Электрическая схема СЕЗАМ-Т
