Установка фильтрующая передвижная

Установка фильтрующая передвижная УФП используется в производстве для очистки масел от различных примесей. Она имеет несколько исполнений:

• по производительности 40 - 80 л/мин;
• по тонкости фильтрации 10 - 25 мкм.

Устройство и принцип работы

Установка фильтрующая состоит из насоса с электродвигателем, установленного на корпусе фильтра, предохранительных клапанов, коллектроа, всасывающего и сливного шланга. Насосное устройство монтируется на двухколесном шасси с дополнительной опорой. В напорном и всасывающем шланге встроены заглушки, которые необходимо снимать до начала работы.

Перепад давления контролируется благодаря манометру, который встроен на крышке фильтра. Если давление повышается до 3,5 ± 0,1 кг/см², в этом случае заменяется фильтроэлемент.

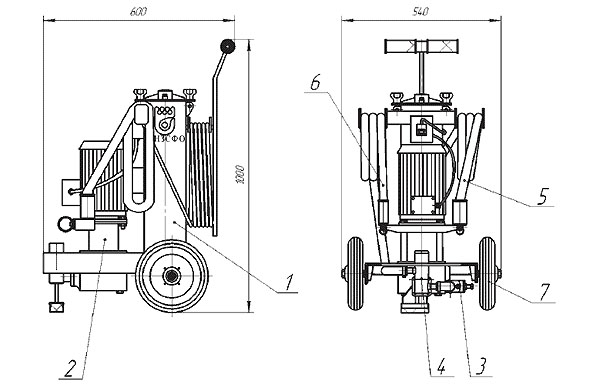

Схема установки фильтрующей передвижной УФП

1. Фильтр
2. Насос с электродвигателем
3. Предохранительные клапана
4. Коллектор
5. Всасывающий шланг с приемным фильтром
6. Сливной шланг
7. Двухколесное шасси

Условное обозначение

• УФП 40-10; УФП 80-10 - фильтроэлемент ФГМС 150-88-602-10, тонкость фильтрации 10 мкм.
• УФП 40-25; УФП 80-25 - фильтроэлемент ФГМС 150-88-602-25, тонкость фильтрации 25 мкм.
