Ушко УД

Ушко УД используется для связи серьги и оконцевателя типа "пестик" полимерного изолятора ЛК, ЛКЦ.

Модификации

  • УД-7-16,
  • УД-12-16.

Особенности

  • Гнездо сферического шарнирного соединения ушкавыполняется по ГОСТ 27396-93.
  • Для запирани пестика серьги и пестика оконцевателя изолятора ушки комплектуются W-образным замком.

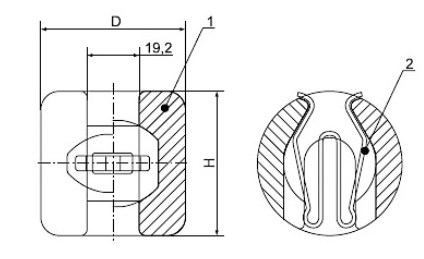

Схема Ушка УД

Рис.1 Схема Ушка УД

Технические характеристики
Тип Размеры, мм Разрушающая нагрузка кН, не менее Масса, кг Тип серьги для связи
D H
УД-7-16 54 54 70 0,23 СР-7-16
СРС-7-16
СРД-7-16
УД-12-16 56 54 120 0,64 СР-12-16
СРД-12-16
