Ушко специальное УСК

Ушко специальное укороченное с гнутым пальцем УСК используется для соединения стержня подвесного изолятора либо серьги с другой линейно-подвесной арматурой.

Модификации

  • УСК-7-16,
  • УСК-12-16,
  • УСК-16-20,
  • УСК-21-20,
  • УСК-30-24,
  • УСК-40-28.

Конструкционные особенности

Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.

Благодаря наличию гнутого пальца в конструкции ушка обеспечивается шарнирное соединение цепного типа со скобами СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ для двухцепных подвесок.

Данный тип не рассчитан для крепления к ним защитной арматуры. Применение ушек позволяет уменьшить длину изолирующей подвески, ее массу и стоимость.

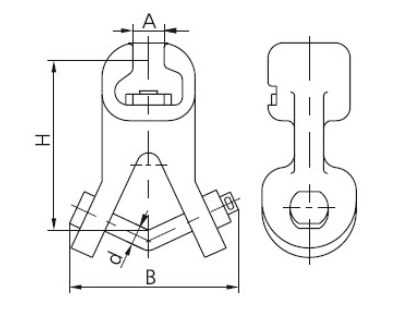

Схема Ушка укороченного УСК

Рис.1 Схема Ушка укороченного УСК

Технические характеристики
Тип Размеры, мм Разрушающая нагрузка, кН Масса, кг
Н А В d
УСК-7-16 67 19,2 110 18 70 1,2
УСК-12-16 78 19,2 130 25 120 2,1
УСК-16-20 90 23 142 28 160 3,3
УСК-21-20 90 23 168 28 210 4,17
УСК-30-24 99 27,5 194 36 300 6,84
УСК-40-28 125 32,0 225 42 400 10,9
