Трансформаторы УТТ5М, УТТ6М1, УТТ6М2

Трансформаторы тока серии УТТ-5М, УТТ6М2, УТТ6М1 – это электромагнитное статическое устройство, у которого есть две связанные индуктивно между собой обмотки на магнитопроводе, и предназначено для преобразования тока с помощью законов электромагнитной индукции. У такого прибора первичная обмотка подключается в цепь источника последовательно, вторичная – замывается на защитных или измерительных приборах с небольшими сопротивлениями.

Назначение трансформаторов УТТ

Трансформаторы тока УТТ6М1, УТТ-5М и УТТ6М2 предназначены для преобразования тока до параметров, удобных для измерений. Протекающий во вторичной обмотке ток прямо пропорционален току, протекающему в первичной, при правильном подключении.

Применение

Такие устройства применяют для измерения значений тока в аппаратах автоматики и релейной защиты энергетических систем. Они также обеспечивают возможность безопасного измерения, так как изолируют первичные цепи с высоким напряжением от цепей измерительных. В лабораторных и рабочих трансформаторы тока в лабораторных и рабочих условиях используются для того, чтобы расширить пределы измерения амперметров, счетчиков и других устройств, шкалы которых рассчитаны на небольшие токи.

Особенности

УТТ-5М, УТТ6М1 и УТТ6М2 – это усиленные модернизированные трехфазные трансформаторы тока маслонаполненные (с масляной изоляцией Трансформаторы могут непрерывно работать не более восьми часов, а минимальное время перерыва, необходимое для повторного включения, составляет всего тридцать минут.  Такие трансформаторы тока как УТТ6М2, УТТ6М1 и УТТ-5М предназначены исключительно для использования в закрытых помещениях, где температура воздуха находится в пределах от +10 до 35 градусов.

Значение относительной влажности, необходимой для безопасной эксплуатации приборов, не должно превышать восьмидесяти процентов). Значения напряжения в обмотке первичной по отношению к значению напряжения на корпусе прибора и на вторичной, а также само значение тока во вторичной обмотке – 0,66 киловольт и 5 ампер соответственно.

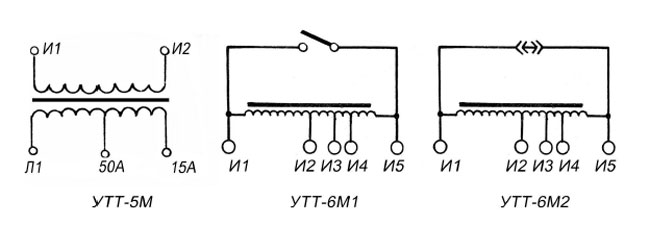

При включении устройства в измерительную цепь есть необходимость закоротить вторичную обмотку тумблером (для трансформатора УТТ6М1), штепселем (для УТТ6М2) или проводником (для УТТ-5М). Необходимо отметить высокий класс точности -  0.2, который характеризует эти трансформаторы как высокоточные измерительные приборы. К особенностям можно также отнести и возможность работы с сохранением своих характеристик при повышении промышленной частоты с номинального значения 50 Герц до значения в 60 Герц

Комплект поставки

В комплект поставки входят сами трансформаторы УТТ-5М, УТТ6М1 и УТТ6М2, а также соответствующие технические паспорта.
