Трансформатор напряжения НИОЛ
Трансформаторы напряжения НИОЛ-6 и НИОЛ-10 используются в электроцепях измерения, управления и автоматики, устройствах защиты, а также для установки в комплектные распределительных устройствах КРУ.
Стоит отметить, что допускается эксплуатация трансформатора силового, при это мощность не должна превышать предельную мощность. Климатическое исполнение У и Т с категорией размещения 3 согласно ГОСТа 15150.

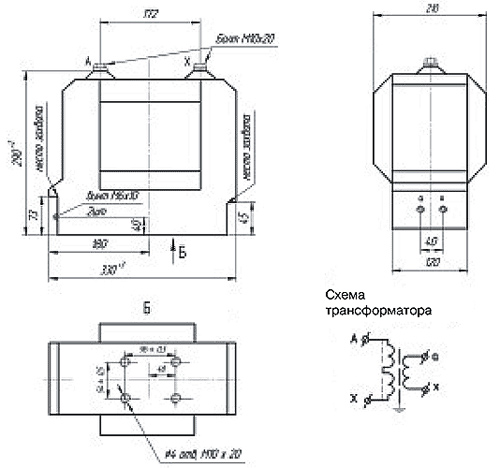

Рис.1 Габаритные и установочные размеры Трансформатора напряжения НИОЛ
|
Наименование |
Значения |
|
| Класс напряжения | 6 | 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6 |
10 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
|
Номинальная мощность, В·А, в классе точности: |
||
|
50 |
75 |
|
75 |
150 |
|
200 |
300 |
|
Предельная мощность вне класса точности, В·А |
400 |
630 |
|
Номинальная частота, Гц |
50, 60* |
|
|
Схема соединения обмоток, группы соединения |
1/1-0 |
|
|
Испытательное одноминутное напряжение изоляции вторичной обмотки, кВ |
3 |
|
|
Испытательное одноминутное напряжение изоляции первичной обмотки, кВ |
32 |
42 |
