Термопреобразователь ТПР-0290М

Нет фото

Термоэлектрический преобразователь ТПР-0290М относится к классу промышленных термометрических систем, используемых для измерения высоких температур. Этот тип спецтермометра применяется для определения температуры расплавленного металла. Устройство является изделием разового использования, эксплуатируется вместе с корпусом.

Конструкция

Термопреобразователь представляет собой устройство в виде цилиндра, который состоит из контактодержателя, ручки, защитной арматуры, соединительной трубки и кабеля. В качестве измерительного узла применяется термопара, состоящая из проводников платинородиевого сплава ПР-30 и ПР-6. Сама термопара расположена в кварцевой ампуле, которая защищена от повреждений металлической защитной арматурой.

Принцип измерений

Работа ТПР-0290М основана на физическом явлении генерации в цепи термопреобразователя термо-ЭДС при помещении рабочего спая и свободного конца проводника в среду с разной температурой. Измерив напряжение этой ЭДС можно перейти к температуре в градусах. Процесс измерения с помощью этого термометра предусматривает помещение термопары на время до 7сек в горячий расплавленный металл.

Комплектация

  • измеритель температуры;
  • технический паспорт;
  • эксплуатационное руководство.

Параметр

ТПР-0290М

Измеряемые температуры:

от +12000С до +18000С

Класс допуска по ГОСТу:

3

Тепловая инерция:

не больше 2сек

Электросопротивление:

100МОм

Длина монтажной части:

от 215мм до 1150мм

Диаметр монтажной части:

16мм или 29мм

Допускаемые отклонения измерений:

±0,005·t, тут t - измеряемая температура в 0С

Чертеж габаритов

габариты ТПР - 0290М

Габаритные размеры
Обозначение L, мм Масса, г
ПБВИ.405223,002 260 100
ПБВИ.405223,002-01 510 200
ПБВИ.405223,002-02 995 400
ПБВИ.405223,002-03 1195 500



Контактодержатель

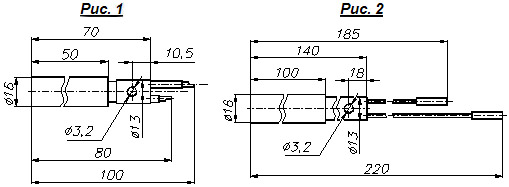

Контактодержатель ТПР - 0290М

Весовые данные контактодержателя
Обозначение Рис. Масса, г
ПБВИ.687221.002 1 60
ПБВИ.687221.002-01 2 110

Корпус

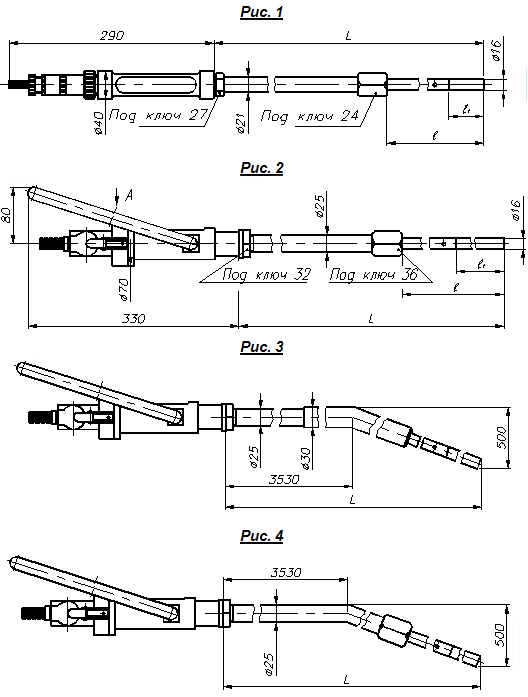

Характеристики корпуса

Вид А схема корпуса ТПР-0290М

Характеристики корпуса
Обозначение Рис. l,
мм		 L,
мм		 Контакто-
держатель		 l,
мм		 Масса,
кг		 Термопреоб-
разователь
ПБВИ.301111.002 1 215 1515 ПБВИ.687221.002 с жесткими выводами 50 4,0 ПБВИ.405223.002
ПБВИ.301111.002-01 465 1915 4,4 ПБВИ.405223.002-01
ПБВИ.301111.002-02 2415 4,8
ПБВИ.301111.002-03 950 3050 5,7 ПБВИ.405223.002-02
ПБВИ.301111.002-04 3900 6,5
ПБВИ.301111.002-05 1150 4400 7,5 ПБВИ.405223.002-03
ПБВИ.301111.002-06 215 1515 ПБВИ.687221.002-01 с гибкими выводами 100 4,0 ПБВИ.405223.002
ПБВИ.301111.002-07 465 1915 4,4 ПБВИ.405223.002-01
ПБВИ.301111.002-08 2415 4,8
ПБВИ.301111.002-09 950 3050 5,7 ПБВИ.405223.002-02
ПБВИ.301111.002-10 1900 6,5
ПБВИ.301111.002-11 1150 4400 7,5 ПБВИ.405223.002-03
ПБВИ.301111.002-12 2 950 3050 6,3 ПБВИ.405223.002-02
ПБВИ.301111.002-13 3900 8,0
ПБВИ.301111.002-14 1150 4400 8,7 ПБВИ.405223.002-03
ПБВИ.301111.002-15 3 4830 13,2
ПБВИ.301111.002-16 4 9,6
