Тензопреобразователи используются для формирования непрерывного сигнала на выходе, который пропорционален уровню давления на вхде преобразователей. Данные приборы широко применяются в датчиках давления как первичные преобразователи.
В качестве тензочувствительного элемента микроэлектронного тензопреобразователя используют двухслойную сапфиро-титановую мембрану, состоящую из титановой мембраны, а также из присоединенной на всей поверхности к ней сапфировой мембраны благодаря специального диффузионного высокотемпературного технологического процесса.

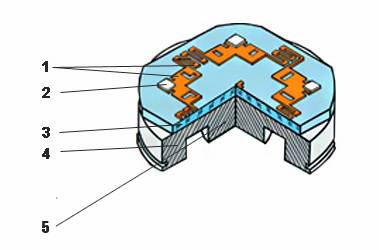

Рис.1 Схема тензопреобразователя
| Наименование | Значения | |
| Интервал рабочих давлений, МПа | 0-0,25 до 0-150 | |
| Предельное давление перегрузки, % | ||
| для рабочего инетервала от 0 - 0,25 МПа до 0 - 0,6 МПа | 200 | |
| для рабочего инетервала от 0 - 1 МПа до 0 - 25 МПа | 160 | |
| для рабочего инетервала от 0 - 40 МПа до 0 - 60 МПа | 150 | |
| для рабочего инетервала от 0 - 100 МПа; 0-150 МПа | 125 | |
| Давление продавливания (разгерметизации), % | ||
| для рабочего инетервала от 0 - 0,25 МПа до 0 - 0,6 МПа | 250 | |
| для рабочего инетервала от 0 - 1 МПа до 0 - 60 МПа | 200 | |
| для рабочего инетервала0-100 МПа; 0-150 МПа | 150 | |
| Диапазон выходного сигнала (FS) должен быть в пределах, мВ | 270-420 | |
| для рабочего инетервала от 0 - 0,25 МПа | 100-200 | |
| для рабочего инетервала от 0 - 0,4 МПа | 150-250 | |
| для рабочего инетервала от 0 - 0,6 МПа | 200-300 | |
| Разрешающая способность, % | 0,01 | |
| Вариация, % | 0,05 | |
| для рабочего инетервала от 0 - 0,25 МПа до 0-1,6 МПа | 0,1 | |
| Нелинейность, % | 0,15 | |
| для рабочего инетервала от 0 - 0,25 МПа до 0 - 1,6 МПа | 0,2 | |
| Инетервал рабочих температур | -50...80 °С | |
| Допустимая погрешность от воздействия температуры окружающей среды | ||
| изменение начального значения выходного сигнала, мВ/10°С | ±1,5 | |
| изменение инетервала выходного сигнала, %/10°С | -0,2±0,5 | |
| Дополнительная погрешность от воздействия температуры окружающей среды для исполнения | ||
| изменение начального значения выходного сигнала, мВ/10°С | ±0,2 | |
| изменение диапазона выходного сигнала, %/10°С | 0,1±0,2 | |
| Начальное значение выходного сигнала в нормальных условиях, мВ | ±10 | |
| Величина сопротивления моста в нормальных условиях, кОм | 4,5±0,35 | |
| Сопротивление изоляции в нормальных условиях, МОм | 100 | |
| Электрическая прочность изоляции, В | 500 | |
| Питание стабилизированным постоянным током, мА | 1-2 |
