Реле РПЖ-1М

Реле РПЖ-1М используется для коммутации электроцепей при величине расхода жидкости, которая достигла заданного параметра.

Область применения

Данное устройство реле применяется для контроля расходы воды в системах охлаждения разного оборудования с открытым сливом, электромермической, нефтеперерабатывающей, энергетической и химической промышленности.

Условия эксплуатации

Температура окружающей среды - +1...+60ºС. Относительная влажность воздуха не выше 98% при t=35ºС. Климатическое исполнение В4 согласно ГОСТа 12997-84 и УХЛ4 согласно ГОСТа 15150-69. Степень защиты IPX4 согласно ГОСТа 14254-96.

Габаритные и установочные размеры Реле РПЖ-1М

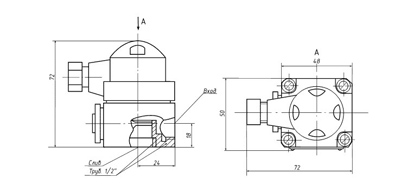

Рис.1 Габаритные и установочные размеры Реле РПЖ-1М

Технические характеристики
Наименование Значения

Рабочая среда:

  • вода
 чистота не ниже 10 класса по ГОСТу 17216-71
Температура от +5 до +70°С
Давление рабочей среды от 0,05 до 0,40 МПа (от 0,5 до 4,0 кгс/см2)

Пределы настройки (уставки) расхода:

  • нижний
  • верхний



1,5 л/мин

30 л/мин

Коммутируемый электросигнал:

  • напряжение постоянного тока
  • напряжение переменного тока
  • ток, постоянный и переменный
  • мощность



от 0,2 до 30 В

от 0,2 до 250 В

от 2х10-4 до 30 А

70 Вт, 300 В·А
Зона возврата 0,5 л/мин
Разброс срабатываний 0,2 л/мин
Условный проход 15 мм
Вес 0,22 кг
