Реле АЛ-1
Элементы схемы реле АЛ-1 установлены в едином корпусе, оснащенном кожухом и клеммной колодкой, предназначенной для установки методом выступающего монтажа с задним или передним подсоединением электропроводов под крепление при помощи винта. Конструкция лицевой панели укомплектована переключателями уставок срабатывания. Нижний и верхний переключатель оснащены 10 ступенями, что обеспечивает установку промежуточных величин с дискретностью 0,1 от уровня минимального значения. На цоколе установлен трансформатор, кронштейны, при помощи которых крепится устройства платы печатного монтажа, лицевой панели.
Назначение
Реле марки АЛ-1 предназначается для использования в схемах автоматики для защит энергетических систем в качестве устройства, реагирующего на повышение тока в контролируемой цепи.
Где применяется
Модель защитного реле АЛ-1 применяется в цепях переменного тока релейной защиты, противоаварийной автоматики от превышения уровня в обустроенных энергосетях. Реле производится в 2 климатических исполнениях:
- У категории 3, поставляется в зону умеренных климатических зон;
- Т с категорией 3 на экспорт для эксплуатации в тропической местности.
Особенности (преимущества, недостатки)
Установка реле позволяет предупредить появление ложных срабатываний при перерывах подачи, кратковременного исчезновения напряжения до 50 мс. При этом ток, поданный на реле, может соответствовать по величине в пределах 0…80% от уставки срабатывания. Устройство способно обеспечить коммутацию нагрузки при параметрах тока 2 А, диапазона напряжения 24…250 В мощностью, представленной в таблице:
|
В цепи переменного тока |
До 300 ВА при cosφ ≥ 0,5 |
|
В цепи постоянного тока |
60 Вт при t≤0,005 с и не более 30 Вт при t≤0,02 с |
Комплект поставки
|
Реле тока марки АЛ-1 |
1 |
|
Этикетка |
1 |
|
Руководство по эксплуатации |
1-3 на партию в один адрес или под заказ |
|
Упаковка |
|
|
Номинальное напряжение питания |
=110, 220 В ~100, 220 В |
|
Уровень защиты реле |
|
|
Оболочкой |
IP40 |
|
Контактных зажимов для подсоединения внешних проводов |
IP20 |
|
Рабочий диапазон температур при высоте местности до 1000 м над уровнем моря |
-40…+55°С |
|
До 2000 м |
-40…+50°С |
|
Относительная влажность воздуха при температуре +25°С |
80% |
|
при температурах +35°С |
98% |
|
Окружающая среда |
Не взрывоопасная, не содержит токопроводящую пыль, агрессивные газы, пары |
|
Устойчивость к вибрационным нагрузкам: |
|
|
В диапазоне частот 5…15 Гц с максимальным ускорением 3g |
|
|
От 15…60 Гц с уровнем ускорения 2g; |
|
|
От 60…100 Гц с ускорением 1g; |
|
|
Многократные ударные нагрузки |
2…20 мс с максимальным ускорением 3 g |
|
Время срабатывания реле, не более: при токе 1,2 IСР / 3 IСР |
0,05 / 0,03 с |
|
Класс точности |
5 |
|
Коммутационная износостойкость |
20000 циклов |
|
Механическая износостойкость |
100000 циклов |
|
Количество и род контактов |
1 замыкающий, 1 размыкающий |
|
Степень защиты: реле / контактных зажимов |
IP40/ IP20 |
|
Дискретность уставки по току |
1,25% |
|
Потребляемая мощность по сети оперативного питания |
4,0 В.А |
|
Климатическое исполнение |
У3, Т3 |
|
Вес |
0,8 кг |
|
Гарантии |
3 года |
|
Средняя наработка |
25000 ч |
|
Безотказная наработка |
10000 циклов |
|
Средний срок службы |
12 лет |

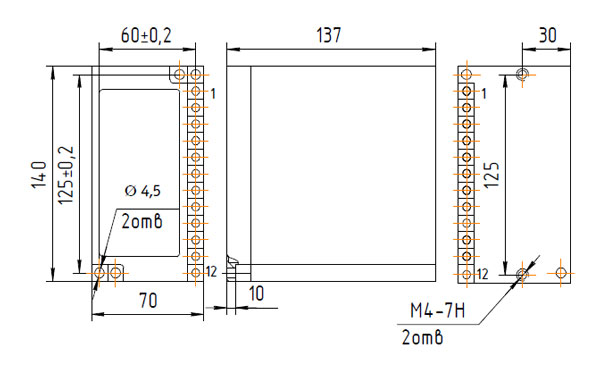

Рис. 1 Размеры реле

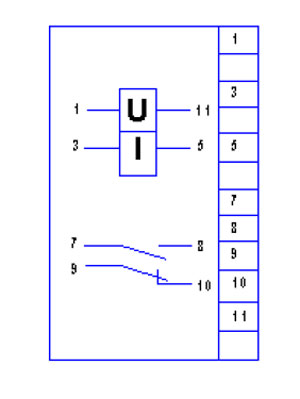

Рис 2 Схема подключения
|
Диапазон уставок, А |
Допустимый ток, А |
Мощность, потребляемая по цепи контролируемого тока В.А, при: |
||
|
Длительно |
В течение 1с |
Iсраб.min |
Iном. |
|
|
0,05…0,40 |
0,5 |
40 |
0,1 |
0,2 |
|
0,125…1,000 |
1,1 |
50 |
0,1 |
0,3 |
|
0,5…4,0 |
5,5 |
200 |
0,1 |
0,8 |
|
2,5…20,0 |
11,0 |
300 |
0,2 |
0,5 |
|
12,5…100,0 |
18,0 |
400 |
0,3 |
0,8 |
