Программируемый логический контроллер К-110

Контроллер К-110 является программируемо-логическим устройством, используемым для управления работой исполнительных механизмов, как сложного технологического оборудования, так и простых автоматизированных устройств. Эти приборы относятся к серии микроконтроллеров, владеющих числом входов и выходов равным 256. Программируемый контроллер К-110 обеспечивает прием сигналов от рабочих датчиков и формирует, по определенному алгоритму, выходной управляющий сигнал на соответствующий исполнительный механизм.

Область применения

Электронные блоки К-110 обеспечивают возможность автоматизации следующего оборудования:

• промышленные станки и установки (металлообрабатывающее оборудование, упаковочные автоматы, деревообрабатывающее оборудование и пр.);
• машиностроительное оборудование (компрессоры, станки, прессы и др.);
• различные подъемные и транспортировочные системы (лифты, подъемники, конвейеры);
• системы позиционирования, регулирования, автоматической настройки и пр.

Особенности К110

• компактная малогабаритная конструкция;
• возможность подключения до 7-ми блоков расширения;
• возможность использования для коммуникации двух портов RS485 и одного Ethernet;
• поддержка управления 256-ю калами вводов и выводов;
• встроенный календарь и часы реального времени;
• возможность использования базового блока в качестве автономного модуля управления;
• поддержка программирования базового модуля чере ПЭВМ-порт.

Особенности конструкции программируемого логического контроллера К-110 реализованы в виде моноблочных изделий, которые можно устанавливать на стандартную DIN-рельсу. К контроллеру могут подсоединяться расширительные блоки, что позволит получить 256 рабочих каналов ввода/вывода. Выполнение преобразования сигналов происходит под управлением процессора STR-710FZ2T6, функционирующего на частоте 48 МГц.

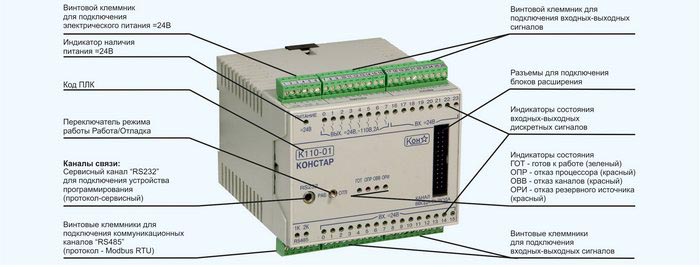

Рис.1 Схема Программируемого логического контроллера К-110
