Привод гидрораспределителя РЕ 10.3

Привод гидрораспределителя РЕ 10.3 для управления золотником гидрораспределителя в автоматическом режиме с условным проходом 10 мм. Климатическое исполнение - УХЛ1 Существует приводы типа РЕ 10.3  с разъемом:

  • "ШР" - УХЛ1;
  • "Автомобильный" - УХЛ2;
  • "Станочный" - УХЛ3.

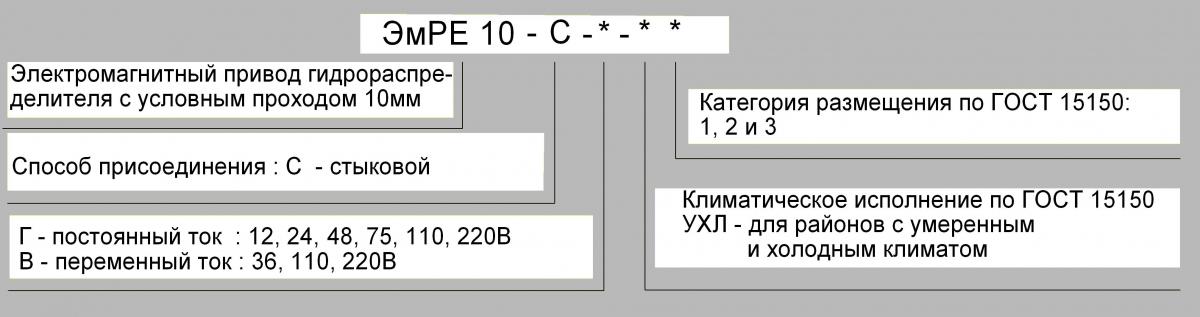

Структура условного обозначения

Условное обозначение при заказе

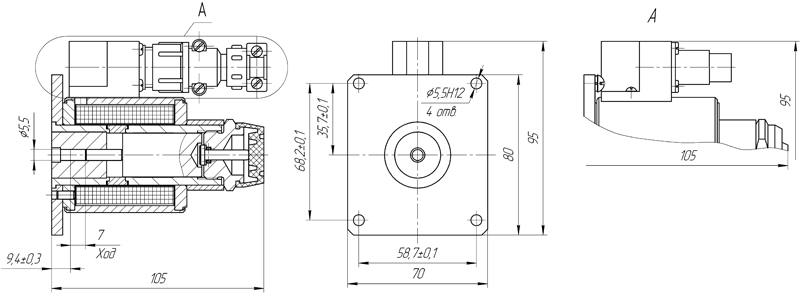

Схема габаритных и присоединительных размеров Привода РЕ 10.3

Рис.1 Габаритные и присоеднительные размеры Привода РЕ 10.3

Технические характеристики
Наименование Значения
Рабочее напряжение  постоянного тока, В 12, 24, 48, 110, 220
Номинальное тяговое усилие, Н 120
Ход якоря рабочий, мм 3,2
Ход якоря полный, мм 7
Потребляемая мощность, Вт 45
Вес, кг 1,45
