Прибор СЕЗАМ-В

Нет фото

Устройство защиты и мониторинга вводного выключателя СЕЗАМ-В – это многофункциональный цифровой прибор, предназначенный для защиты, а также наблюдения и контроля за работой вводного выключателя, рассчитанного на номинальное напряжение 6-35-110кВ.

Особенности

СЕЗАМ-В позволяют реализовать ряд задач по защите, наблюдению за главными параметрами, диагностике, контролю параметров и сигнализации вводных выключателей, рассчитанных на напряжение 6-35-110кВ. Корпус СЕЗАМ-В унифицирован с отсеками стандартными релейными, такими, как КРУ, КСО, а также КРУН и другие.

Модификации прибора

Модификации вводных выключателей СЕЗАМ-В:

  • СЕЗАМ-В-01.ХХ имеет 8 дискретных входов.
  • СЕЗАМ-В-06.ХХ имеет 12 дискретных входов.

Все модификации рассчитаны на напряжение питания терминалов и дискретных входов 220В.

СЕЗАМ-В обладает уникальными характеристиками по защите, мониторингу и управлению вводными выключателями:

  • Отсечка при силе тока, превышающей максимально допустимую величину;
  • Отсечка с запиранием по напряжению, превышающему допустимую величину;
  • Максимальная токовая защита с возможностью тайминга;
  • Максимальная токовая защита с запиранием по повышенному напряжению;
  • Максимальная токовая защита, направленная;
  • Возможность отсечки при знз;
  • Возможность защиты от знз с таймером;
  • Знз направленная;
  • Возможность защиты по минимально допустимому току;
  • Возможность отключения при повреждениях изоляции (при однофазных замыканиях на землю);
  • Возможность защиты, работающей при понижении напряжения;
  • Возможность защиты, работающей при пониженном фазном напряжении;
  • Возможность защиты, работающей при понижении или несимметричном напряжении питания;
  • Возможность защиты от недопустимого повышения напряжения;
  • Осуществление контроля симметрии на токовых цепях;
  • Резервная защита в случае отказа выключателя непосредственно после команды “отключение”;
  • Повторное включение выключателя в автоматическом режиме при отключениях неустойчивого характера;
  • Логические элементы на автомате ввода резерва(авр);
  • Генерирование сигнала запуска мтз для создания лзш;
  • Мониторинг поломок цепей отключения устройства;
  • Отключение мотора от защиты (по дв);
  • Функция горячей перезагрузки при смене параметров (квитирование);
  • Сигнализация.

Электрическая схема устройства СЕЗАМ-В-01

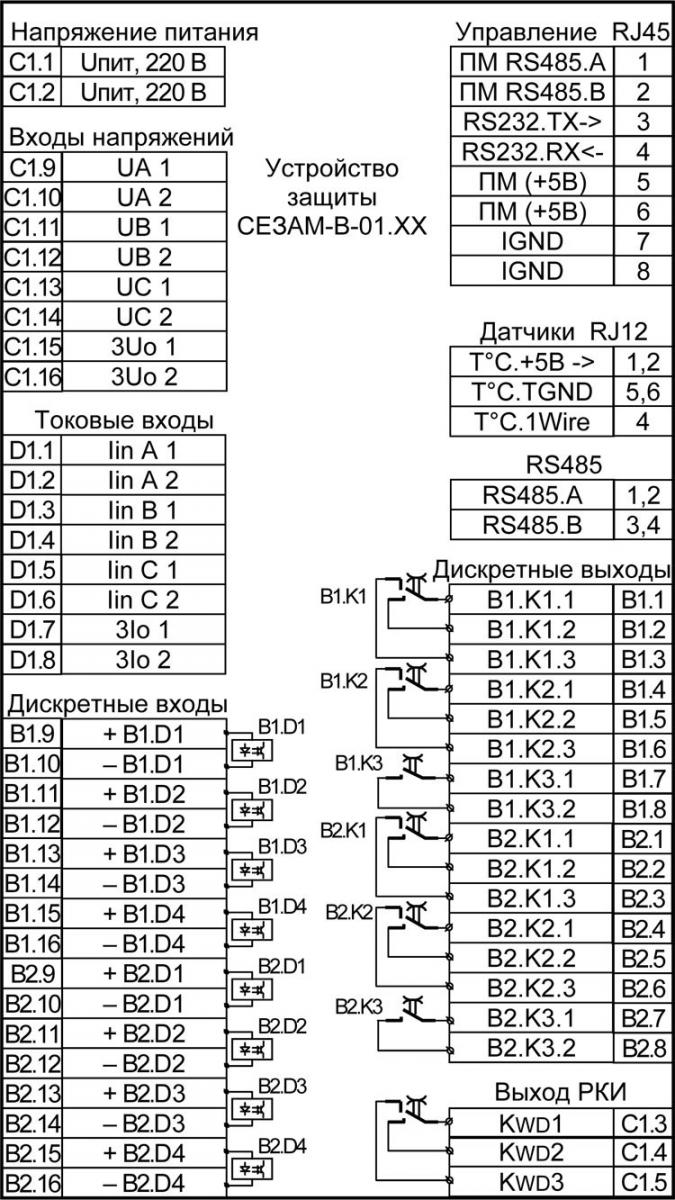

Рис. 1 Электрическая схема СЕЗАМ-В-01

Электрическая схема устройства СЕЗАМ-В-06

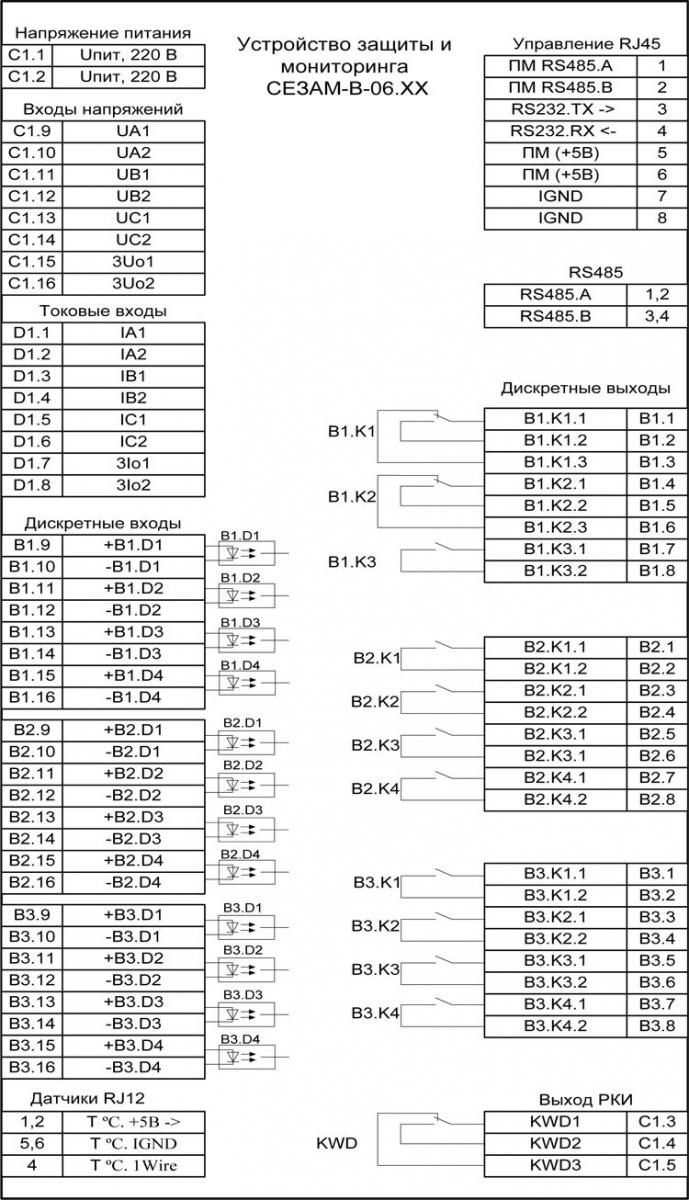

Рис. 2 Электрическая схема СЕЗАМ-В-06
