Платиновый датчик по тонкопленочной технологии LG
Датчик LG основан на тонкопленочном платиновом датчике температуры с токопроводящими проводами, которые приварены лазерной сваркой и заключенным в стеклянную оболочку. Стоит отметить, что версия С - влагоустойчивая, простая в установке. Прибор характеризуется стабильной работой, высокоточной в широком температурном диапазоне с незначительным дрейфом и компактностью.

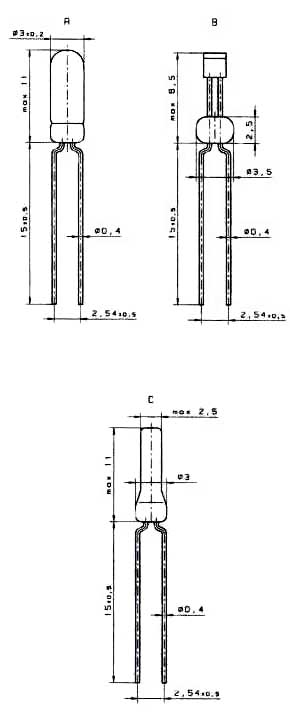

Рис.1 Схема Платинового датчика LG
| Наименование | Значения |
| Рабочий диапазон температур | -40°C - +180°C |
| Спецификация | DIN EN 60751 |
| Класс допуска | В |
| Номинальное сопротивление | 100 Ом, 1000 Ом при 0°C |
| Температурный коэффициент | 3850 ppm/K |
| Выводы | Медь, луженая никелем |
| Стабильность при длительной работе | R0 после 300ч при 180°С |
| Сопротивление изоляции | >10 МОм при 20°C |
| Измеряемый ток | 100 Ом: от 0,3mА до 1,0mA 1000 Ом: от 0,1mA до 0,3mA |
| Нагрев | Версия А: 0,7 K/mW при 0°С Версия В: 0,2 K/mW при 0°С Версия С: 0,6 K/mW при 0°С |
|
Время ответа Версия А:
Версия В:
Версия С:
|
Вода(v=0,4 м/с): Вода(v=0,4 м/с): Вода(v=0,4 м/с): |
