Микропроцессорный терморегулятор МТР-44

Регуляторы МТР-44 относятся к классу цифровых устройств, используемых для управления технологическими процессами в производстве. Предложенные регуляторы предназначаются как для автономного, так и комплексного применения в таких сферах деятельности как:

• энергетика;
• металлургия;
• химическая промышленность;
• пищевая промышленность.

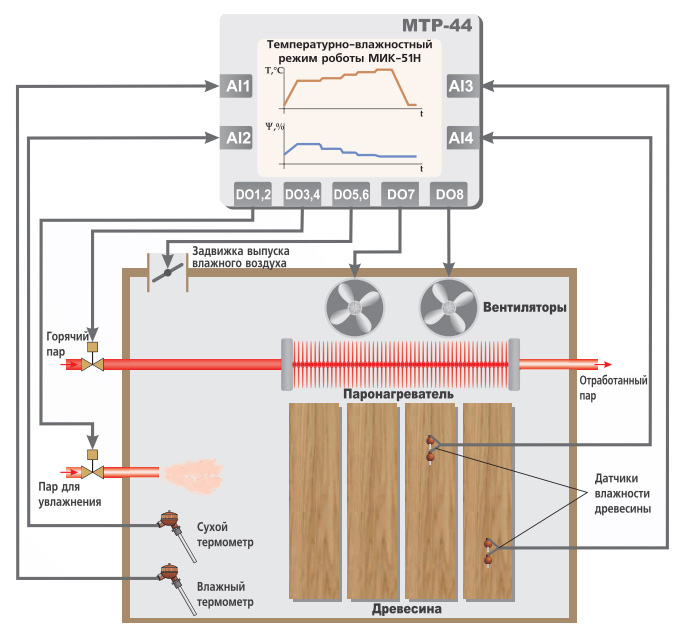

Рис. 1 - пример применения регулятора МТР-44

МТР-44 может использоваться для управления процессом сушки пиломатериалов, как в калорифельных, так и в реверсивных аэродинамических сушильных камерах. Программируемый регулятор позволяет задать режим сушки древесины, а точнее совокупность тепловлажностных воздействий сушильного агента на древесину, обеспечивающих заданное количество и скорость его сушки. Особенно следует подчеркнуть возможность реализации графика сушки по достижению заданных точек влажности, что значительно повышает качественные и экономические показатели продукции.

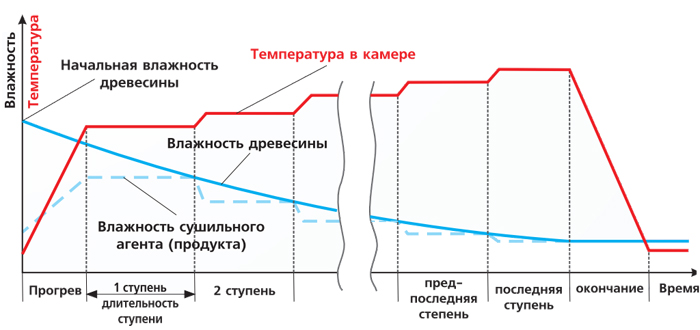

Рис. 2 - диаграмма сушки пиломатериалов

Реверсивные аэродинамические сушильные камеры оборудованы механизмом реверса сушильного агента. Управление приводом механизма реверса осуществляется с помощью двухканального таймера, на котором задается временной интервал изменения положения механизма реверса - соответственно реверса сушильного агента.

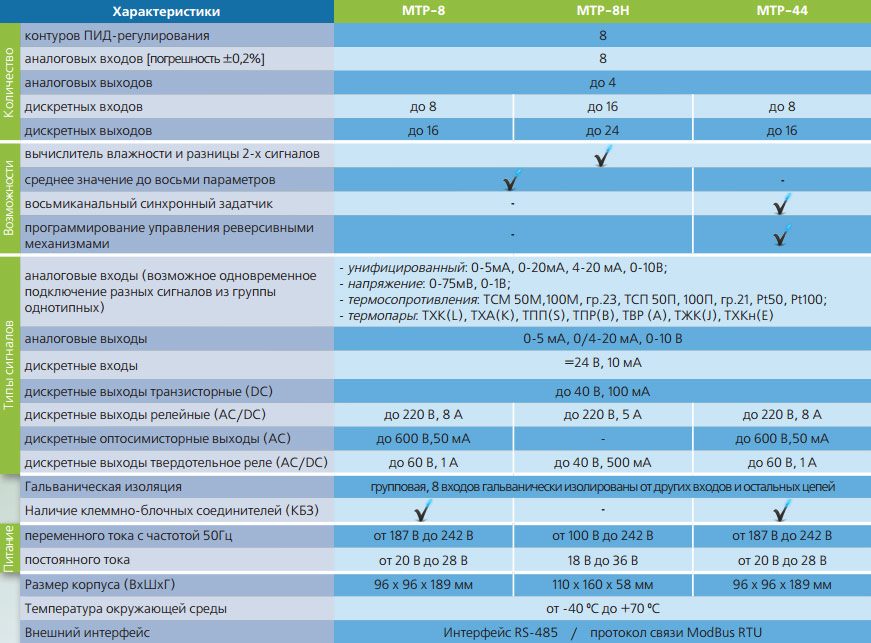

Регуляторы этого типа могут применяться в системах аварийной и предупредительной сигнализации, системах визуальной индикации, а также в структуре защиты и блокировки различного технологического оборудования. Функционал устройства МТР-44:

• 8-ми канальный измеритель;
• 8-ми канальный программный регулятор;
• регулятор двух контролируемых параметров;
• 16-канальный сигнализатор отклонения контролируемых параметров;
• 16-канальный защитный выключатель.

Конструкция прибора и принцип работы

Регулятор типа МТР-44 построен по блочному типу и включает в свой состав следующие функциональные узлы:

• корпус из высокопрочного пластика;
• передний блок с функциональной клавиатурой и светодиодной индикацией;

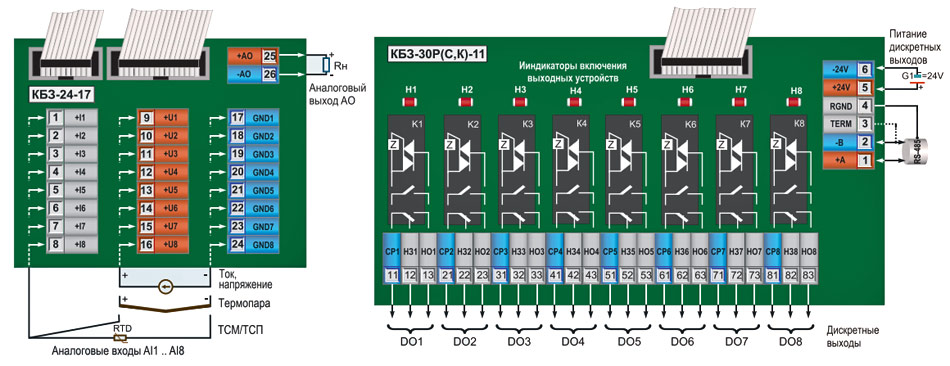

• задний блок, на котором располагаются клеммная коробка, интерфейсы для подключения входных и выходных цепей.

Предложенный регулятор позволяет подключать к нему 8 аналоговых сигналов. Каждый из них проходит обработку по определенному алгоритму, который соответствует режиму работы прибора. Результаты измерений предоставляются пользователю на передней панели с помощью имеющихся средств визуализации.

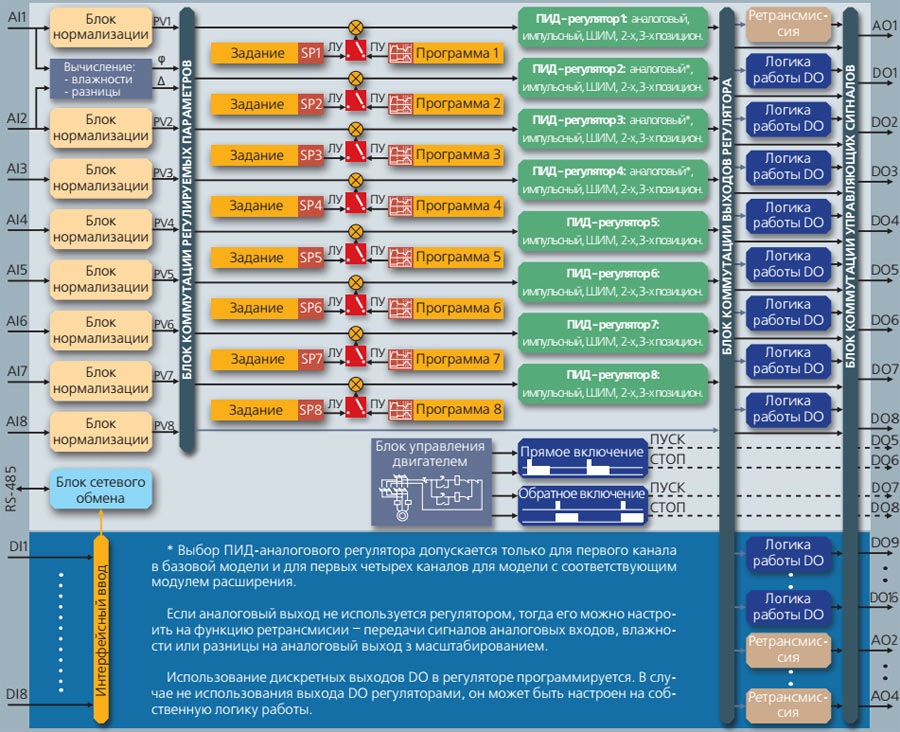

Рис. 3 - функциональная схема МТР-44

Транспортировка и хранение МТР-44

Транспортировка регуляторов может осуществляться любым видом транспорта. Она должна производиться в упаковке предприятия-изготовителя. После транспортировки, не рекомендуется в течении 3х часов включать прибору в работу. Хранение регулятора должно проводиться в сухих отапливаемых помещениях при температурах от +40ºС до +70ºС. Влажность окружающей среды не должна превышать 80% при температуре 30ºС. Воздух в помещении не должен содержать токопроводящей пыли, агрессивных газов и примесей, которые могут вызвать коррозию аппаратной части прибора.

Гарантия на прибор

При условии соблюдения установленных норм хранения, транспортировки и эксплуатации, производитель предоставляет на свою продукцию гарантию. Срок гарантии устанавливается в количестве 18-х месяцев со дня продажи МТР-44.

Комплект поставки прибора

• микропроцессорный регулятор типа МТР-44;
• клемно-блочный соединитель;
• сетевой разъем с монтажным рычагом;
• технический паспорт;
• эксплуатационная инструкция.
