Коробка соединительная типа КС-1

Коробка соединительная КС-1 служат для соединения жил электрических бронированных кабелей.

Область применения

Данная коробка применяется в газовой, химической, нефтяной промышленностях.

Условия эксплуатации

Климатическое исполнение Д3 согласно ГОСТа 12997-84 и УХЛ1 согласно ГОСТа 15150-69. Температура окружающей среды -60...+50 ºС. Относительная влажность не должна превышать 100% при t=25 ºC. Степень защиты коробки - IP66 согласно ГОСТа 14254-96. Взрывоопасные зоны при маркировке 2ExеIIT6 согласно ГОСТа 12.2.020-76.

Габаритные и установочные размеры Коробки соединительной КС-1

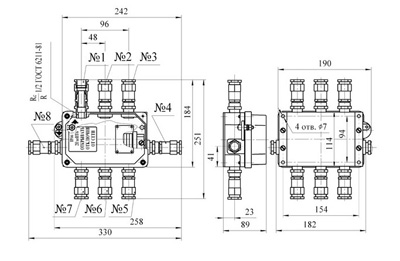

Рис.1 Габаритные и установочные размеры Коробки соединительной КС-1

Технические характеристики
Наименование Значения
Max электронапряжение, В 380
Max электроток, А 10

Кабельные вводы

  • расположение
  • количество



с указанием номеров по чертежу данного проспекта

2 - 8

Диапазон диаметров вводимых кабелей

  • по броне
  • со снятой броней



от 8 мм до 17 мм

от 6 мм до 12 мм
Площадь сечения жилы кабеля 2,5  мм2
Вес 2,45 кг
