Контроллер МИК-52

МИК-52 относится к компактным малоканальным и многофункциональным контроллерам, построенным на базе микропроцессоров. Это устройство предназначено для возможности автоматической регулировки и логического управления многочисленными технологическими процессами. Он позволяет выполнять каскадное, локальное, программное и супервизорное регулирование. Стоит отметить, что контроллер МИК-52 может применяться в энергетической, металлургической, электротехнической, пищевой и других промышленных отраслях.

Устройство и принцип действия

Принцип работы контроллера МИК-52 заключается в ручном или автоматическом включении, отключении и конфигурировании контуров регулирования.

Контроллер МИК-52 поддерживает обработку входного аналогового сигнала, а также может выполнять логическое преобразование входящих сигналов и генерировать как аналоговые, так и импульсные сигналы, используемые для управления электронными исполнительными приборами. Контроллеры, для управления своей работой и использования всех имеющихся функциональных инструментов, имеют на лицевой панели широкий спектр функциональных кнопок-управления. Кроме этого, на передней панели вынесены индикаторы световой сигнализации и цифровые дисплеи, на которых отображаются результаты измерений. Подключение внешних датчиков к прибору осуществляется при помощи специальных коммутационных кабелей, которые подсоединяются к соответствующим разъемам на задней панели устройства.

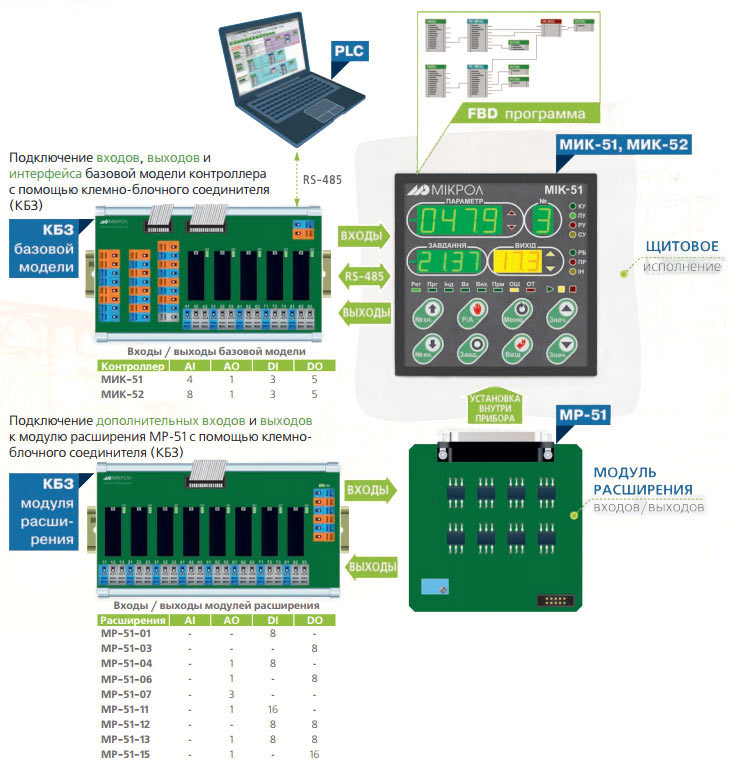

Рис. 1 - структура и количество входов/выходов МИК-52

Условия транспортировки и хранения

Перевозка контроллера может осуществляться с помощью любого вида транспорта. Важно помнить, что транспортировка должна проводиться в заводской упаковке. Хранить контроллеры можно в сухих и хорошо вентилируемых помещениях. Температура воздуха в помещении не может выходить за пределы от -40ºС до +70ºС, а относительная влажность воздуха не может быть больше 80%. Воздушная среда в помещении не должна иметь токопроводящей пыли и примесей агрессивных газов, которые способствуют коррозии элементов электронного оборудования.

Комплектация

• контроллер МИК-52;
• клемно-блочный соединитель;
• сетевой разъем с монтажным рычагом;
• техпаспорт;
• руководство по эксплуатации.

Маркировка при заказе

Для предоставления информации о микроконтроллере используется следующая аббревиатура: МИК-52-ММ/АА/ВВ/СС/DD/GG/HH/JJ/KK/E/FFFF/LLLL/RST/U/L,

• где ММ – это код модуля расширения;
• АА,ВВ,СС,DD,GG,HH,JJ,KK – коды входных сигналов соответственно с 1-го по 8 каналы;
• E – это выходного аналогового сигнала;
• FFFF – вид и длина соединителя клеммно-блочного типа;
• LLLL – аналогичное обозначение соединителя для модуля расширения;
• RST – обозначение выходного аналогового сигнала модуля расширения;
• U – питающее напряжение;
• L – языковое исполнение лицевой панели.
