Комплект для контроля резьбы насосно-компрессорного оборудования

Комплекты для контроля состояния резьбы в насосно-компрессорном оборудовании позволяют выполнять экспрессную диагностику наружной и внутренней резьбы в коммутационных узлах, входящих в состав компрессорных установок и насосов. Применение этого диагностического оборудования позволит предупредить выход из строя оборудования, которое функционирует в условиях большого давления.

Принцип действия

Для проведения диагностики состояния резьбы используется специальная каретка с колесиками, благодаря которым она способна катиться по резьбовому ручейку. Прикрепленный преобразователь не находится в контакте с проверяемой резьбой, а отведен от нее на определенное фиксированное расстояние. Это позволяет уберечь его от надменного износа и поломок. Вращением каретки по резьбе преобразователь последовательно проходит всю ее длину. Если в каком-нибудь месте попадается трещина, происходит срабатывание сигнализации со звуковым сигналом, а на электронном блоке будет отображено значение глубины выявленной трещины. Исследование резьбы допускается проводить даже в тех случаях, когда на ее поверхности имеется смазка или грязь. Их толщина не должна превышать 0,2 мм.

Отличительные особенности комплекта для контроля резьбы

• можно использовать два преобразователя, при помощи которых контролируется метрическая резьба, имеющая шаг величиной 1,4…8 мм;
• отсутствует физический контакт преобразователя с контролируемой резьбой;
• можно быстро устанавливать и снимать сканер при смене объекта исследования;
• возможность одновременного изменения глубины и протяжности трещин резьбы;
• поддержка контроля резьбы как внутреннего типа, так и внешнего.

Комплект поставки

• электронный блок обработки информации;
• набор преобразователей;
• эталонные образцы;
• методика поверки;
• эксплуатационное руководство;
• 4 аккумулятора ААА с зарядным устройством;
• головные телефоны;
• специальный софт и коммутационный кабель для связи с ПК;
• защитный кейс.

Гарантия

Производителем предоставляется на измерительные комплекты контроля резьбы гарантия. Длительность ее срока составляет 12 месяцев для преобразователя и каретки и 24 месяца – для электронного блока, сканера и эталонных образцов.

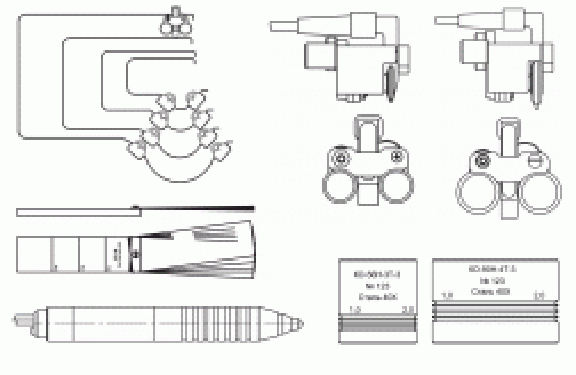

Рис.1 Схема комплекта для контроля резьбы
