Клапан свистка тифона
Клапан свистка тифона Т9 предназначен для управления звуковыми сигналами машинистом и его помощником.
Принцип работы
Работа клапана заключается в том, что при нажатии на рукоятку вперед/назад коромысло вращается вокруг оси, затем через толкатель отжимает от корпуса клапана стержень и воздух из питательной магистрали. Все зависит от того, какой из клапанов отжат, поступает к тифону либо свистку.

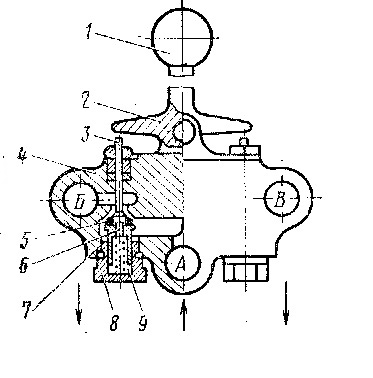

Рис.1 Схема клапана свистка тифона
- ручка
- коромысло
- толкатель
- корпус
- уплотнение
- винт
- клапан
- крышка
- пружина
А, В, С - полости
