Клапан пневматический КПМ-80

Клапан КПН-80 используется для регулирования потоков жидких и газообразных сред.

Область применения

Данное устройство применяется в металлургической, химической и строительной промышленности.

Основные преимущества

  • коррозионная стойкость материала, которые контактируют с регулируемой средой;
  • высокая надежность;
  • простота конструкции;
  • удобство в эксплуатации.

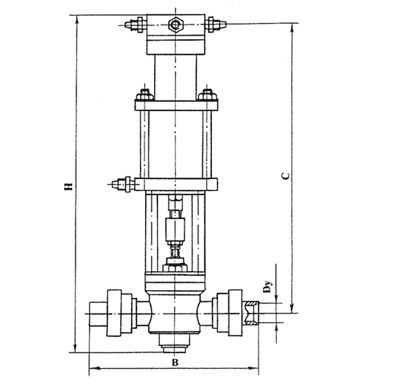

Схема габаритных и установочных размеров Клапана КПМ-80

Рис.1 Схема габаритных и установочных размеров Клапана КПМ-80

Технические данные
Диаметр Dy, мм Габаритные размеры, мм Вес, кг
B H C
10 100 408 372 5
15 200 433 372 5,5
25 200 433 372 6
32 240 433 372 6,5
Технические характеристики
Наименование Значения
Диаметр условного прохода, мм 10; 15; 25; 32
Предельное статическое давление регулируемой среды, кПа 600
Max перепад давления на регулируемом органе, МПа 0,02
Допустимая температура регулируемой среды, ºС 5...120
Материала деталей, которая контактирует с регулируемой средой нерж. сталь, титан
Тип привода пневматический поршневой одностороннего действия
Диаметр поршня привода, мм 80
Командный пневматический сигнал давления, МПа 0,02-0,1
Питание исполнительного механизма, сжатый воздух, МПа 0,25
