Источники питания искробезопасные ИПИ-24-3

Устройство ИПИ-24-3 относится к искробезопасным источникам питания, используемых в составе различной радиоаппаратуры, а также для комплектации оборудования горнодобывающей промышленности. Источники питания могут устанавливаться в аппаратуру во взрывонепроницаемых оболочках и имеют выходные электрические цепи, отвечающие уровню взрывозащиты Ia.

Функциональные возможности

ИПИ-24-3 предоставляют питание искобезопасным напряжением таких устройств, как клапаны электромагнитного действия, датчики давления, световые источники и прочие электронные устройства, используемые в системах автоматики и управления.

Конструкционные особенности

Источники питания ИПИ-24-3, в зависимости от своего исполнения, питаются либо от разделительной трансформаторной системы, обеспечивающей напряжение от 18 до 36 В (переменное) или же имеют встроенный разделительный трансформатор. В этом случае питающее напряжение может находиться в пределах от 127 до 220 В. Конструкционно источники питания реализованы в виде корпусного устройства с пластиковым корпусом, который можно крепить к стандартной DIN-Рейке с размерами 35х7,5 мм. Для подключения токоотводящих проводников используются контактные зажимы винтового типа.

Оптимальные условия эксплуатации

Исполнение блоков питания предусматривает возможным их эксплуатацию в среде с темепратурами от +5ºС до +35ºС. Окружающая среда должна быть взрывонеопасной и не содержащей токопроводящей пыли и агрессивных паров, которые могут провоцировать разрушение изоляции и коррозию металлических контактов. Ориентация рабочего положения может быть любой.

Гарантия и комплектность

Производителем предоставляет гарантия на свою продукцию, которая составляет 1 год с начала эксплуатации, но не больше 1,5 года с момента поставки продукции заказчику. В комплект устройства входят:

• источник питания типа ИПИ;
• технический паспорт;
• эксплуатационное руководство.

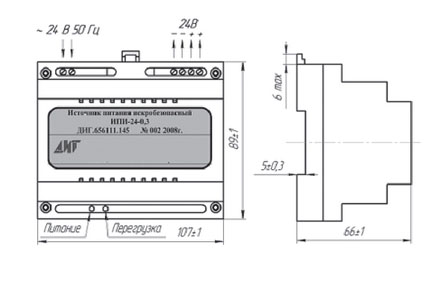

Рис.1 Исполнение без внутреннего трансформатора

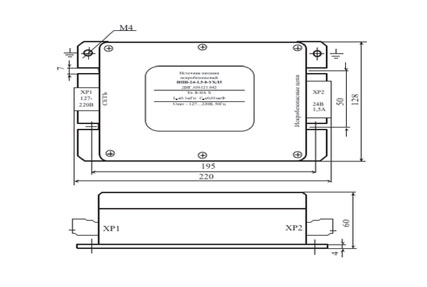

Рис.2 Исполнение с внутренним трансформатором
