Гидрораспределители ЭРА32
Модификации:
ЭРА32-КС-21-11, ЭРА32-КС-21-12, ЭРА32-КС-12-21, ЭРА32-К-12-21, ЭРА32-К-1-21, ЭРА32-12-21
Технические условия:
ТУУ.32.2-14311614-043:2006
Гидравлические распределители ЭРА32 служат для ручного управления гидромеханизмами секций механизированных крепей, которые применяются в угольных шахтах, которые опасны по газу и пыли.

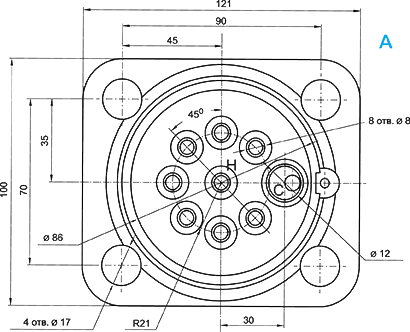

Рис. 1 Габаритные и установочные размеры гидрораспределителя ЭРА32. А. Исполнения со сливным отверстием у короткой стороны корпуса.

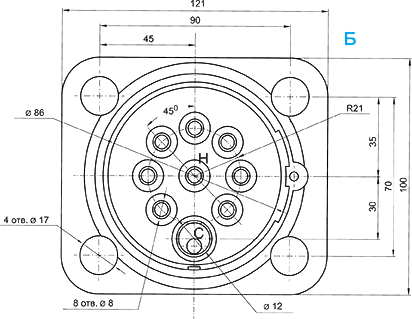

Рис.2 Исполнения со сливным отверстием у длинной стороны корпуса.
Рис. 3 Габаритные и установочные размеры ЭРА32 -3-1-21
| Наименование | Значения |
| Номинальное давление, МПа | 32 |
| Maxдавление, МПа | 40 |
| Условные проход, мм | 8 или 9 |
| Кол-во выполняемых операций | 8 или 3 |
| Номинальный расход, л/мин | 80 |
| Max расход, л/мин | 100 |
| Номинальный перепад давления, МПа | 4 |
| Усилие на рукоятке управления, Н | 100 |
| Климатическое исполнение | У |
| Категория размещения согласно ГОСТа 15150 | 5 |
| Интервал температуры в условиях эксплуатации, °С | от+5 до +35 |
| Относительная влажность при температуре +35°С, % | 98±2 |
| Габариты, мм | 210х100х120 |
| Вес, кг | 4,4 |
