Гидрораспределитель ТРЕ 6.3 двухпозиционный

Гидрораспределитель ТРЕ 6.3 двухпозиционный для управления движением рабочих органов станков или других машин.

Особенности гидрораспределители данного типа

  • электромагниты переменного/постоянного тока;
  • трех- и четырехлинейное исполнение;
  • низкий уровень гидравлических потерь.

Условное обозначение при заказе

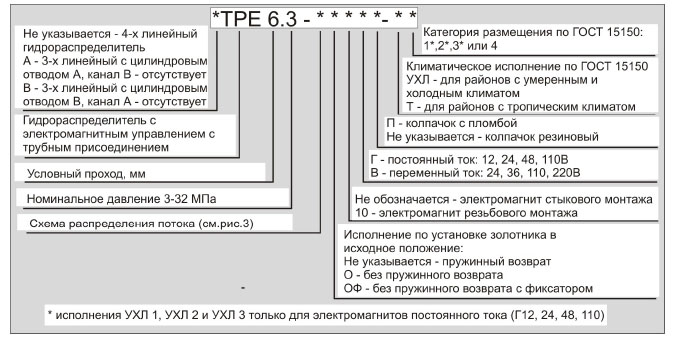

Структура обозначения при заказе

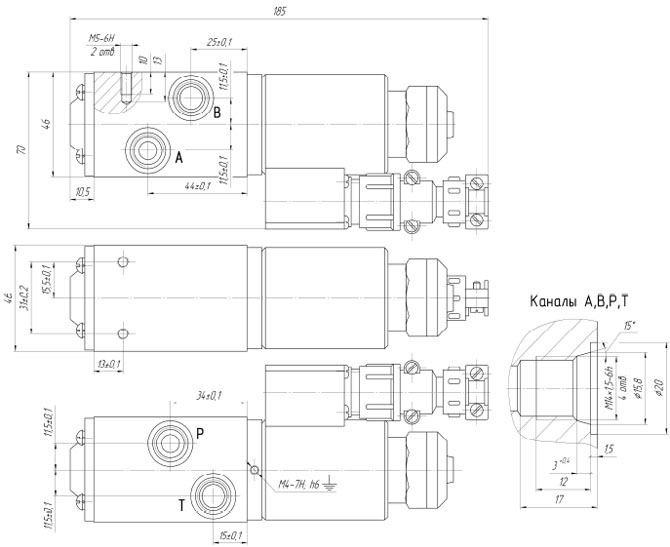

Схема габаритных и установочных размеров Гидрораспределителя ТРЕ 6.3

Рис.1 Габаритные и присоединительные размеры гидрораспределителя ТРЕ 6.3 двухпозиционного

Технические характеристики
Наименование Значения
Условный проход, мм 6
Входное номинальное давление, МПа 32
Выходное давление при сливе, max, МПа 6

Расход рабочей жидкости, л/мин

  • для схемы: 14,24,34,44,54,74,84,84А,124,134,154
  • для схемы: 64,64А
  • максимальный (в зависимости от исполнения по схеме распределения потока), не больше



16
12,5
80

Герметичность внутри оборудования (max внутренние утечки по всем линиям), см3/мин

  • для схемы: 64,64А
  • для схемы: 94
  • для других схем



200
120
100

 Время срабатывания, мс, не больше:

  • с электромагнитом переменного тока
  • с электромагнитом постоянного тока



20
40

 Номинальное напряжение источника питания (электромагнита), В:

  • постоянный ток
  • переменный ток



12, 24, 48, 110
24, 36, 110, 220
Вес, кг 1,4
