Гидрораспределитель ГЕС 6.3П

Гидрораспределитель ГЕС 6.3П применяюется для направления и остановки потока минерального масла в гидросистемах.

Принцип работы

Гидрораспределитель с электромагнитным управлением набран из напорной секции, секции слива и рабочих секций. Все рабочие секции имеюь цилиндровые линии  "В" и "А", предназначенные для подключения трубопроводов к цилиндрам. В тоже время сливная и напорная секции имеют линию для подвода "Р". Допустимое количество рабочих секций в гидрораспределителе 11.

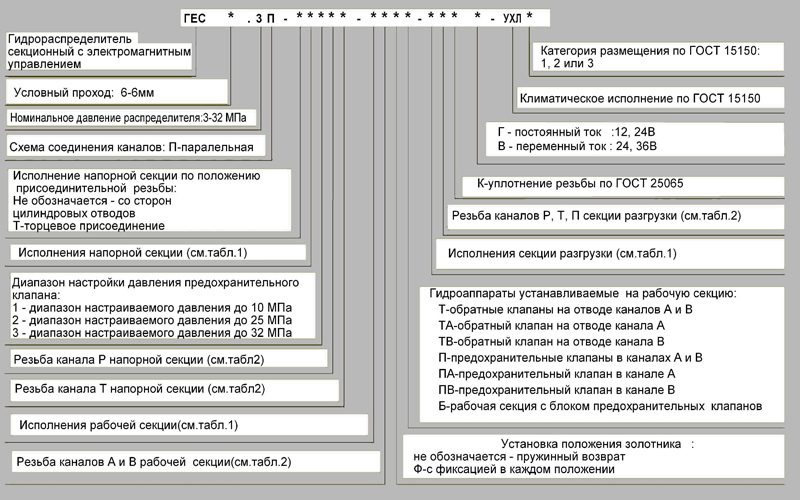

Структура условного обозначения при заказе

Условное обозначение при заказе

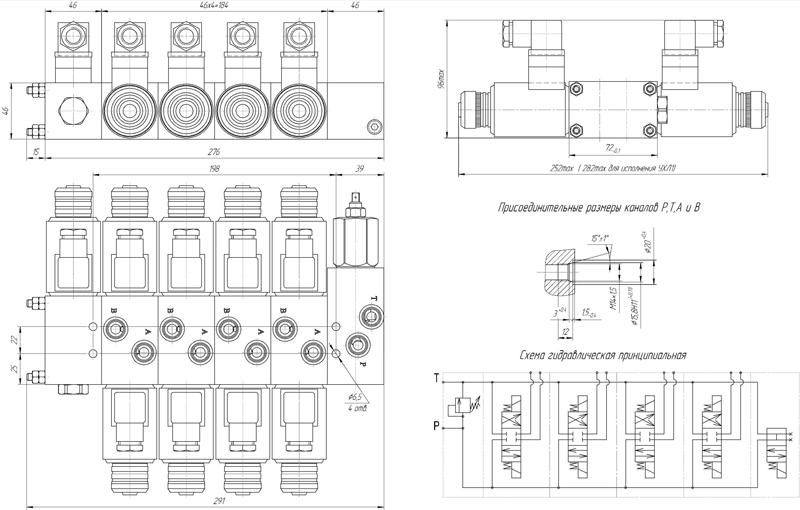

Схема габаритных размеров гидрораспределителя ГЕС 6.3П

Рис.1 Габаритные и присоединительные размеры Гидрораспределителя ГЕС 6.3П

Технические характеристики
Наименование Значения
Условный проход Ду, мм 6
Входное давление, МПа 32
Давление на сливе, МПа 6
Расход рабочей жидкости, л/мин 16

Напряжение питания электромагнита, В

  • постоянного тока
  • переменного тока



12, 24
110, 220
Количество секций, шт. 2…7
