Гидрораспделритель РМР 10.3

Гидрораспределитель РМР 10.3 предназначен для управления движением исполнительных мехнизмов промоборудования.  Он работает на чистом минеральном масле с вязкостью 400 мм2/с.

Условные обозначения при заказе

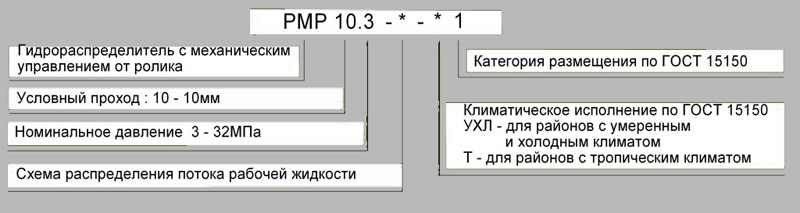

Структура обозначения при заказе

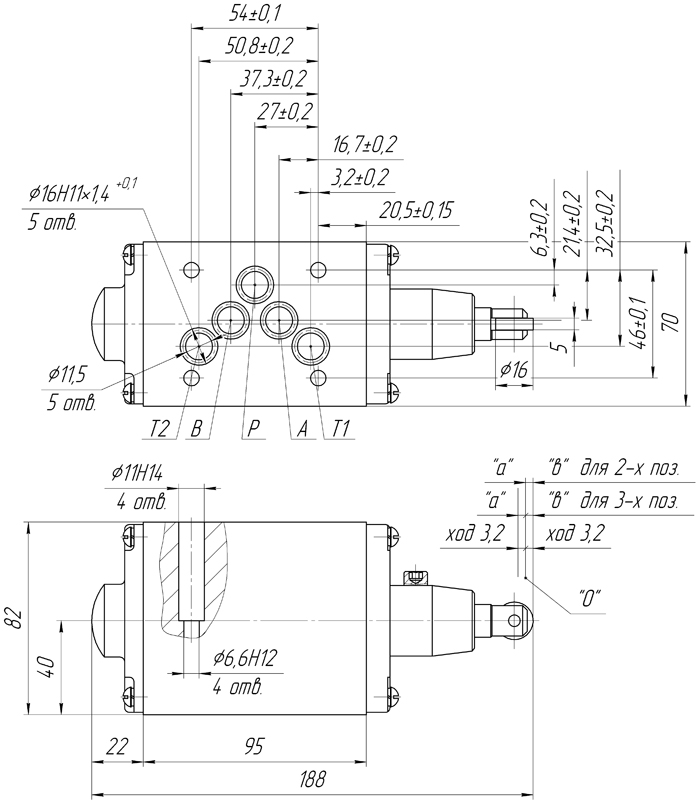

Схема габаритов гидрораспределителя РМР 10.3

Рис.1 Схема габаритов и присоединительных размеров гидрораспределителя РМР 10.3

Технические характеристики
Наименование Значения
Условный проход, мм 6

Входное номинальное давление, МПа

Максимальное входное давление, МПа

32

35
Выходное давление при сливе, max, МПа 16

Расход рабочей жидкости л/мин, номинальный

  • для схем: 14,24,574
  • для схем: 34,44,54,74,84,84А,124,134,154,574,574А,574Е
  • для схем: 64,64А,94,573,573Е
  • max (в зависимости от исполнения по схеме распределения потока)



25
20
16
80

Герметичность внутри оборудования (max внутренние утечки по всем линиям), см3/мин

  • для схемы: 64,64А,65,65А,573А,573Е
  • для других схем



200
150

 Время срабатывания, мс, не больше:

  • с электромагнитом переменного тока
  • с электромагнитом постоянного тока



20
40

 Номинальное напряжение источника питания (электромагнита), В:

  • постоянный ток
  • переменный ток



12, 24, 48, 110
24, 36, 110, 220
Вес, кг 4
