Фильтры режекторные коаксиальные
Фильтры режекторные используются в качестве защиты входных устройств приемных систем от побочных электрических магнитных излучений.

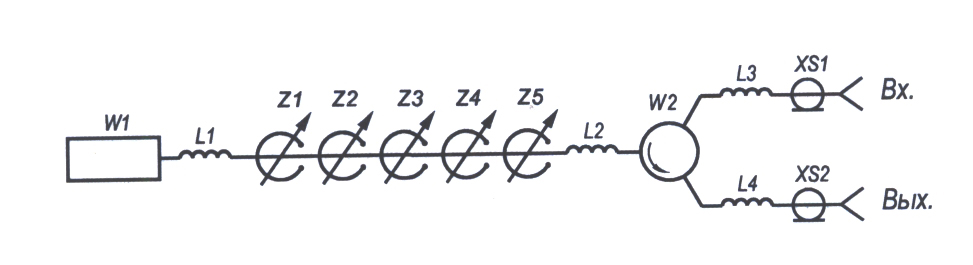

Рис.1 Схема подключения фильтров режекторных коаксиальных
- XS1 и XS2 - соединители радиочастотные коаксиальные;
- Li - отрезки микрополосковой линии передачи;
- Zi - резонаторы диэлектрические;
- W1 - нагрузка согласованная R200;
- W2 - циркуляторы KR200.
| Наименование | Значения |
| Пределы рабочих частот, ГГц | 2,0 - 16,0 (2-, 4-,6-,8-,10-,12-16) |
| Полоса заграждения, % | 0,5…5 |
| Ослабление в полосе заграждения, дБ | 20…40 |
| Ослабление вне полосы заграждения, дБ | 0,6…1,5 |
| КСВН | 1,35-1,5(1,35;1,35;1,4;1,4;1,45;1,45;1,5) |
| Габариты, мм | 210х50х50 |
