Фильтр П-МК03 тонкой очистки
Фильтр П-МК03 используется для очистки сжатого воздуха от капельной влаги, твердых частиц, удаления конденсата, осушки сжатого воздуха и очистки субмикронных частиц. Вид присоединительный отверстий:
- коническая резьба, удаление конденсата - 4;
- гладкое отверстие, удаление конденсата - 8;
- метрическая резьба, удаление конденсата - 3.
Класс загрязненности сжатого воздуха на выходе - 4; 6; 8. Условный проход - 0,6; 10; 16; 25. Очистка сжатого воздуха от твердых субмикронных частиц, а также удаления конденсата.
|
Обозначение |
Размеры, мм |
D* |
Вес, кг |
||
|
L |
В |
Н |
|||
|
П-МК03-0603 П-МК03-0604 |
56 |
56 |
160 |
М12x1,5-714 К¼" |
0,3 |
|
П-МК03-1003 П-МК03-1004 |
85 |
85 |
255 |
М16х1,5-7Н КЗ/8" |
0,8 |
|
П-МК03-1603 П-МК03-1604 |
М22х1,5-7Н К½" |
||||
|
П-МК03-2503 П-МК03-2504 |
107 |
82 |
360 |
М33х2-7Н К1" |
1,1 |

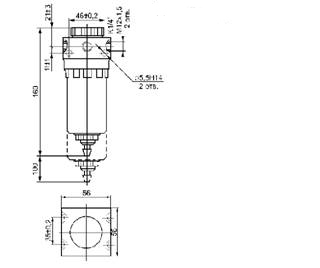

Рис.1 Габаритные и установочные размеры Фильтра П-МК03

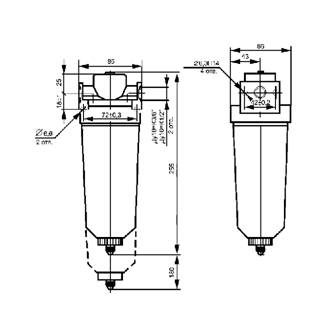

Рис.2 Габаритные и установочные размеры Фильтра П-МК03.10

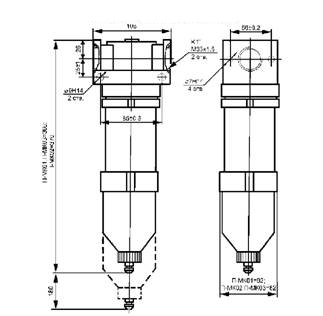

Рис.3 Габаритные и установочные размеры Фильтра П-МК03.25
|
Наименование |
Модификации |
|||
|
П-МК03-060 |
П-МК03-100 |
П-МК03-160 |
П-МК03-250 |
|
|
Условный проход, мм |
6 |
10 |
16 |
25 |
|
Min давление, МПа (кгс/см²) |
0,2 (2,0) |
|||
|
Номинальное давление, МПа (кгс/см²) |
1,0 (10,0) |
|||
|
Max расход воздуха при давлении на выходе 0,63 МПа, м3/мин |
0,25 |
1,25 |
1,25 |
2,0 |
|
Абсолютная тонкость фильтрации, мкм |
0,5 |
|||
|
Снижение температуры точки росы по сравнению с рабочей температурой сжатого воздуха, °С |
- |
|||
|
Степень очистки, % |
99,9 |
|||
|
Пропускная способность, Kv , м3/час |
0,4 |
2,55 |
2,55 |
4,0 |
|
Температура точки росы осушенного воздуха, °С |
- |
|||
|
Полезная вместимость резервуара, см3 |
25 |
70 |
200 |
|
