Электрод заземления анодный комплектный ПВЕК.ЗК

Электрод заземления анодный комплектный ПВЕК.ЗК  представляет собой конструкцию, которая состоит из цилиндра, изготовленного из тонкостенной стали, высокопроводной углеродистой засыпки и центрального электрода. Электрод ПВЕК.ЗК применяется в системах электрохимической защиты сооружений. Климатическое исполнение УХЛ согласно ГОСТа 15150.

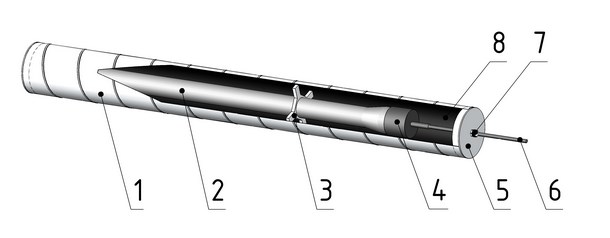

Схема Электрода ПВЕК.ЗК

Рис.1 Схема Электрода заземления ПВЕК.ЗК

  1. Корпус
  2. Анод
  3. Центратор
  4. Герметичный узел
  5. Крышка
  6. Кабель
  7. Фиксатор
  8. Углеродный наполнитель
Технические характеристики
Наименование Значения
Наружный диаметр электродов, мм 100, 150, 200, 250х250 (прямоугольное сечение)
Длина, мм 1000, 1500
Тип центрального электрода графитопласт, ферросицилий, ниобий с коррозионностойким покрытием
Тип установки электродов подповерхностные, глубинные
Токоотдача анодов, А 2 - 6
