Блок управления МЭГ.00.000-01

Блок управления МЭГ.00.000-01 используется для управления гидравликой механизированной крепи. Благодаря оснащению блока МЭГ очистных комплексов можно повысить добычу ископаемых, а также обеспечить безопасность труда и увеличить производительность труда в лаве.

Структура условного обозначения блока управления МЭГ.00.000-01

  • Н - линия напора;
  • Р1...Р5 - электрогидрораспределитель;
  • С - линия слива;
  • У, У1, У2 - линия управления;
  • ФП, ФС - фильтры;
  • У1..У10 - катушки электромагнитного привода;
  • Н - напор;
  • С - слив;
  • Ц1, Ц2 - выходы гидроцилиндра.

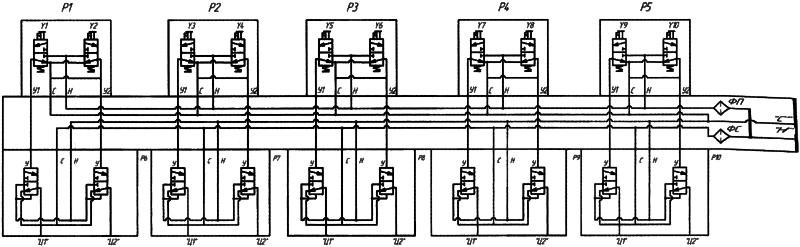

Схема принципиальная гидравлическая Блока управления МЭГ

Рис.1 Схема принципиальная гидравлическая Блока управления МЭГ

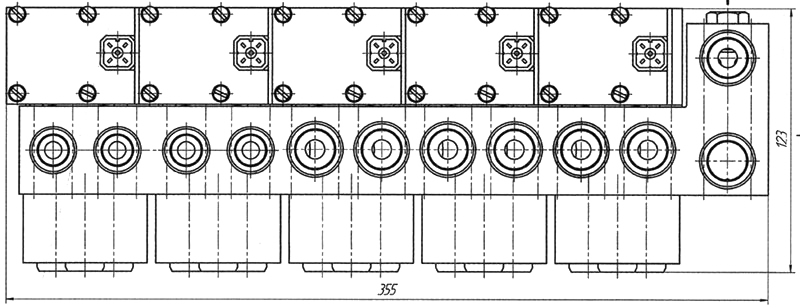

Габаритные размеры Блока управления МЭГ

Рис.2 Габаритные и установочные размеры Блока управления МЭГ

Технические характеристики
Наименование Значения
Номинальное давление, МПа 32
Min давление, МПа 2,5
Условный проход, мм 12
Max  давление, МПа 48
Номинальное напряжение постоянного тока, В 12
Номинальная мощность включения, Вт 2
Номинальная мощность удержания, Вт 1
Габариты, мм 335х171х123
Вес, кг 40
