Блок соединительный БСВ-1

Блоки соединительные взрывобезопасные БСВ-1М используются для коммутации силовых цепей, а также цепей управления нескольких секций электровоза.

Габаритные и установочные размеры БСВ-1

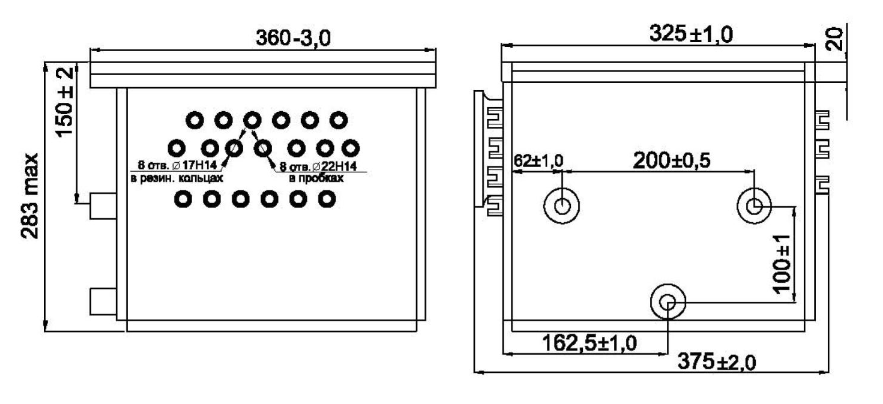

Рис.1 Габаритные и установочные размеры Блока БСВ-1

Технические характеристики
Наименование Значения
Род тока постоянный
Режима работы продолжительный

Номинальное напряжение на соединительных клеммах, В:

  • силовых цепей
  • цепей управления







300

150

Кол-во контактов

  • силовых
  • управления



26

4
Вес, кг 84
