Блок преобразования БПО-42

Блок преобразования БПО-42 предназначен для того чтобы преобразовывать изменения электросопротивления термических преобразователей (резистивных датчиков) в стандартизированный сигнал постоянного тока. Преобразования производятся по 4-х проводной схеме. Данный прибор широко используется в комплексах, которые регулируют и управляют технологическими процессами на металлургических предприятиях, в энергетике.

Обозначение при заказе

Если производится оформление заказа на поставку приборов, то условное обозначение составляется так: БПО-42-D-С-W-N-K-T-L.

• Где D – тип термопреобразующего устройства;
• С – условное обозначение номинального статического параметра преобразования;
• W – определяет номинал значения отношения;
• N – величина начального значения установленной температуры в градусах Цельсия;
• K – величина конечного значения измеряемой температуры;
• Т – тип сигнала на выходе;
• L – тип и длина разъемного соединителя сигналов на входе и на выходе.

Комплект

Прибор поставляется в следующей комплектности:

• блок преобразования БПО-42;
• соединитель клеммно-блочный КБЗ-16-11;
• паспорт изделия;
• монтажный рычаг;
• руководство по эксплуатации, которое поставляется в единственном экземпляре на всю поставляемую партию.

Принцип работы

Прибор состоит из::

• управляемые напряжением стабилизаторы тока;
• преобразователь сопротивления в напряжение;
• масштабные усилители.

Принцип работы блока БПО основан на преобразовании сигналов, полученных от термических сопротивлений в стандартизированный сигнал постоянного тока. Этим сигналом происходит регулирование параметров на обслуживаемых объектах.

Условия хранения и транспортировки

В потребительской таре БПО-42 не может храниться больше года. В помещениях, где производится хранения изделий, должна быть хорошая вентиляция. Температурный режим хранения – от минус сорока до плюс семидесяти градусов Цельсия. Величина относительной влажности воздуха допускается не выше 80-ти процентов. В воздухе помещения хранения не допускается наличие пыли и примесей, способных вызвать коррозийные явления. Транспортировка организуется с соблюдением климатических условий, которые обозначены в ГОСТе 15150. При этом температура не должна быть ниже сорока градусов мороза, а давление не допускается меньше 35,6 килопаскалей. Перевозка производится только крытым транспортом.

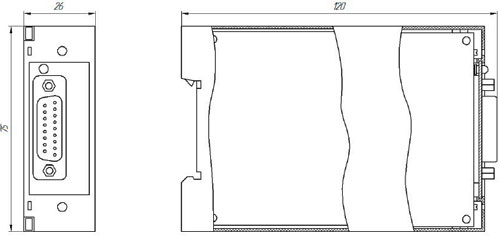

Рис.1 Габаритный чертеж блока БПО-42
