Блок БИН 4МК

Информационный блок БИН.4МК предназначен для получения данных состояния контрольной сети и аппарата защиты. В нем показывается последние 35 срабатываний устройства, что случается при проверке или возникновении аварий. Также техника может измерять время срабатывания защиты автоматического выключателя.

Условия эксплуатации

Информационный блок можно использовать при температуре окружающей среды в пределах от -10 до +60. При этом допустимая относительная влажность может достигать 100%. При эксплуатации не рекомендуется устанавливать блок в местах, где идет сильная встряска и возможны механические удары. Регламент на определенное рабочее положение отсутствует.

Устройство и работа

В конструкцию блока входит пластмассовый корпус с печатной платой, расположенной внутри. На плате имеется вилка и соединитель. На фронтальной стороне располагаются светодиодные индикаторы и ЖКИ. Когда на прибор подается питающее напряжение, то происходит включение информационного блока. При этом идет подсветка ЖКИ, после чего начинается режим индикации. В режиме отображаются установленные параметры времени, а также данные, в каком состоянии находится сам аппарата и его сеть. Индикатор отображает параметры сопротивления изоляции, актуальные на данный момент, и напряжение в сети, которое было на момент подключения. Все данные, которые связаны со срабатыванием блока передаются в сеть и отображаются на ЖКИ. Время всего процесса занимает не более минуты. После получения данных, они могут обрабатываться для протокола.

Передача данных

Аппарат для защиты АЗУР подключается в нижний уровень, где и идет передача данных. Для этого используется интерфейс RS-485. Для организации обмена данными, применяется внутренний протокол защиты. Программирование действий системы обеспечивается контроллером АСУ ТП, все при помощи того же интерфейса RS-485. Основным принципом построения рабочей сети в этом аппарате является «ведущий-ведомый», так как может присутствовать несколько ведомых узлов, но только один ведущий. Он выступает главным инициатором всех процессов обмена.

К каждому блоку отсылаются индивидуальные запросы на взаимодействие. Если в запросах будет обнаружена ошибка или их невозможно будет выполнить, то тогда ведомый узел генерирует сообщение о возникшей ошибке и отсылает в блок на обработку. Формат сообщений четко задан условиями системы. В них описывается формат кадров и байт. Благодаря соблюдению форматов, обеспечивается стабильная функциональность и правильность работы сети. Все блоки настраиваются в один общий формат для работы всей системы.

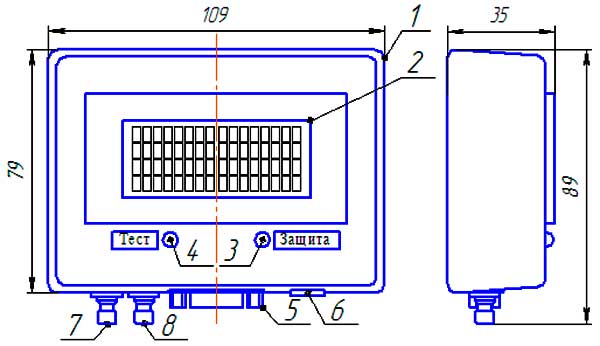

Рис.1 Схема блока БИН.4МК

1. корпус;
2. ЖКИ;
3. светодиод «Защита»;
4. светодиод «Состояние аппарата» (HL4);
5. разъем X1;
6. разъем X2;
7. кнопка «Архив»/«Изменение параметра»;
8. кнопка «Настройка»/«Сохранение параметра»
