Аксиально-поршневой насос МНАПЭЛ 140/20

Аксиально-поршневой насос МНАПЭЛ 140/20 применяется в разных отраслях промышленности для повышения давления в гидравлических системах, в которых необходимо регулируемая подача рабочей жидкости и реверс потока.

Структура условного обозначения

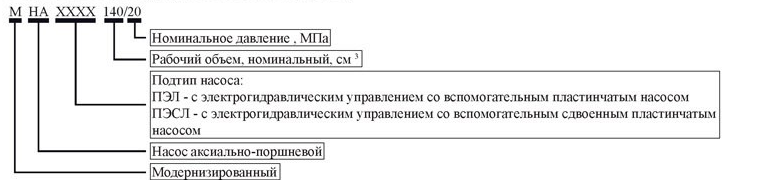

Структура условного обозначения насоса МНАПЭЛ 140/20

Габаритные и присоединительные размеры МНАПЭЛ 140/20

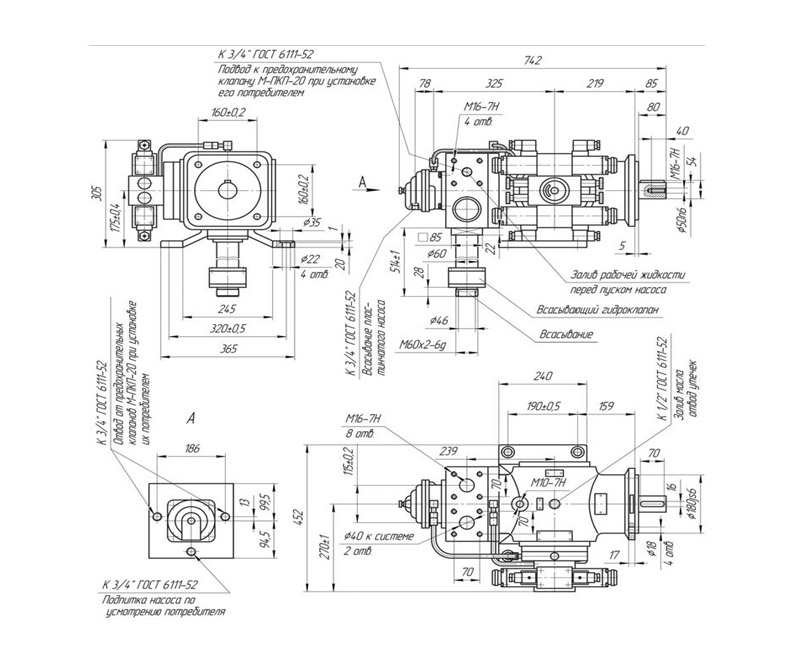

Рис.1 Габаритные и присоединительные размеры Насоса МНАПЭЛ 140/20

Габаритные и присоединительные размеры МНАПЭСЛ 140/20

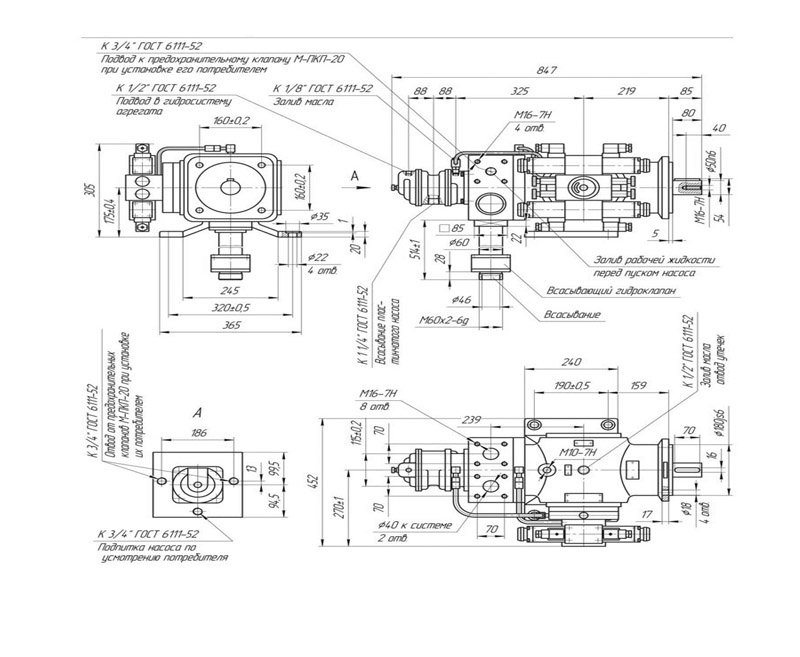

Рис.2 Габаритные и присоединительные размеры Насоса МНАПЭСЛ 140/20

Технические характеристики
Наименование Насос МНАПЭЛ 140/20 Насос МНАПЭСЛ 140/20
Допустимый рабочий объем, см3, не менее 140
Подача номинальная, дм3/с (л/мин) 3,3 (200)

Давление на входе, МПа, не менее:

  • номинальное
  • max

0,085

5,0

Давление на выходе, МПа, не менее:

  • номинальное
  • max

20

25

Частота вращения, с, (об/мин):

  • номинальная
  • min
  • max

25,0 (1500)

16,0 (960)

25,0 (1500)
КПД, % 0,87 0,85
Вес агрегата без рабочей жидкости, кг 159 165
